В чем разница между датчиками атмосферы BMP280 и BME280?

Что касается BMP280 и BME280, при покупке BME280 на eBay есть большая вероятность, что вы получите вместо него BMP280. Многие продавцы не делают различия между этими двумя понятиями. В этой статье мы объясним особенности и характеристики каждого из них, чтобы вы могли различать их. Помимо их различий, мы запустим руководство, чтобы увидеть, насколько хорошо они взаимодействуют с другими библиотеками. Выполняя сложный проект, вы будете знать, какой выбор лучше.

Каталог

Что такое БМП280?

Что такое BME280?

Распиновка BMP280 и BME280

Характеристики BMP280 и BME280

BMP280 против BME280Приложения

Производитель BMP280 и BME280

Печатная плата BMP28 и BME280

BME280 использовать с Arduino

Пакет BMP28 против BME280

Эквиваленты BME280

Техническое описание BMP28 и BME280

Заключение

Что такое БМП280?

BMP280 — это датчик барометрического давления, который измеряет давление и температуру воздуха. В отличие от BME280, который контролирует давление, температуру и влажность воздуха, BMP280 просто измеряет давление и температуру воздуха. Низкое энергопотребление и небольшой размер устройства позволяют использовать устройства с батарейным питанием, такие как часы, устройства GPS и мобильные телефоны. MBP280 дополнительно поддерживает соединение SPI и I2C и функционирует как прецизионный высотомер.

Что такое BME280?

BME280 — это прецизионный датчик окружающей среды, который измеряет влажность, температуру и барометрическое давление. Устройство обеспечивает высокую точность и линейность, а также безупречно практично благодаря высокой электромагнитной совместимости и долгосрочной стабильности.

Распиновка BMP280 и BME280

Распиновка БМП280

Номер контакта	Имя контакта	Контакт Описание
1	ВКК	Это контакт питания. Подключите к этому контакту источник питания 3,3 В постоянного тока.
2	Земля	Заземляющий контакт
3	СКЛ	Это последовательный тактовый вывод интерфейса I2C.
4	ПДД	Это вывод последовательных данных для интерфейса I2C.
5	ЦСБ	Вывод выбора чипа выбирает интерфейс I2C или SPI. Он выбирает интерфейс SPI при низком уровне сигнала или заземлении. При подаче ВЫСОКОГО сигнала 3,3 В этот вывод выберет интерфейс I2C.
6	СДО	Это вывод последовательного вывода данных, который отправляет выходное значение.

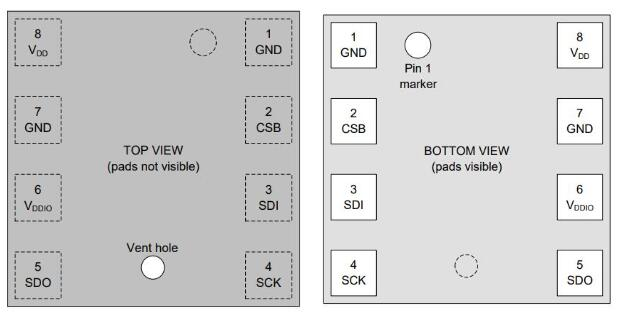

Распиновка BME280

Пин код	Имя контакта	Контакт Описание
1	Земля	Земля
2	ЦСБ	Выбор чипа
3	СОИ	Последовательный интерфейс данных
4	ССК	Последовательный интерфейс часов
5	СДО	Последовательный вывод данных
6	ВДДИО	Цифровое/интерфейсное обеспечение
7	Земля	Земля
8	ВДД	Аналоговый источник питания

Характеристики BMP280 и BME280

	БМЕ280	БМП280
Меры	давление воздуха температура влажность	температура воздуха, давление
Напряжение питания	От 1,7 до 3,6 В (для чипа) от 3,3 до 5 В для платы	От 1,7 до 3,6 В (для чипа) от 3,3 до 5 В для платы
Диапазон температур	от -40 до 85°С	от -40 до 85°С
Вес ГВ	10 г	3g
Точность давления воздуха	±1,0 гПа	±1,0 гПа
Диапазон давления воздуха	300 – 1100 гПа	300 – 1100 гПа
Размеры	40мм х 20 мм х 15 мм	20 мм х 40 мм
Потребление тока	0,4 мА	0,6 мА
Точность температуры	±1	±1

BMP280 против BME280Приложения

Приложения BMP280

Вам может быть интересно, где пригодится датчик BMP280 . Благодаря своим характеристикам и возможностям, таким как совместимость с SPI и I2C, датчик BMP280 идеально подходит для измерения погоды и окружающей среды. Некоторые из приложений BMP280 перечислены ниже.

·Мониторинг фитнеса

·Управление домашней автоматикой

·Прогноз погоды

·Внутренняя навигация (обнаружение лифта, обнаружение пола)

·Наружная навигация (приложения для спорта и отдыха)

·Индикация вертикальной скорости

·Улучшение GPS-навигации (счисление пути, обнаружение уклонов и т. д.)

·Приложения, относящиеся к здравоохранению, например, спирометрия.

·Все другие проекты, требующие соответствующего измерения атмосферного давления.

Приложения BME280

Вам может быть интересно, где можно использовать датчик BME280 . Благодаря своим характеристикам и возможностям, таким как совместимость с SPI и I2C , датчик BME280 идеально подходит для измерения погоды и окружающей среды. Некоторые варианты использования BME280 перечислены ниже.

·Мониторинг фитнеса

·Управление домашней автоматикой

·Прогноз погоды

·Внутренняя или наружная навигация

·Улучшение GPS-навигации

·Все другие проекты, требующие соответствующего измерения атмосферного давления.

Производитель BMP280 и BME280

Bosch Sensortec GmbH — дочерняя компания Robert Bosch GmbH, полностью принадлежащая компании Robert Bosch GmbH, специализирующаяся на производстве бытовой электроники; предлагая полный портфель датчиков и решений на основе микроэлектромеханических систем (МЭМС), которые позволяют мобильным устройствам чувствовать и ощущать мир вокруг них. Bosch Sensortec разрабатывает и продает широкий ассортимент датчиков, решений и систем MEMS для приложений в смартфонах, планшетах, носимых устройствах и различных продуктах в рамках IoT (Интернета вещей).

Печатная плата BMP28 и BME280

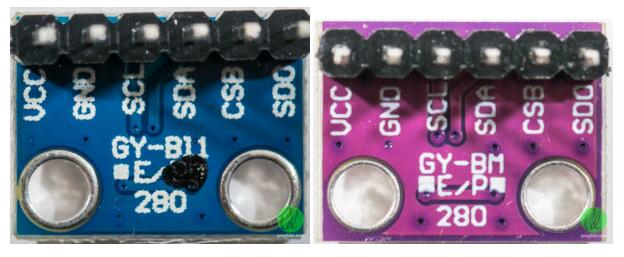

Глядя на заднюю часть печатной платы, кажется, что фиолетовая печатная плата может быть «подлинной», а синяя — «клоном» — обратите внимание на плохую печать для сравнения и букву M, которая стала I1. Тем не менее, похоже, что печатная плата была разработана для BME280 и BMP280 — черная точка на левом модуле в тексте P указывает, что это BMP280 . Однако это смутило продавца, который настаивал, что это означает, что это BME280, как показано на рисунке E. На фиолетовом модуле справа не было никаких отметок.

BME280 использовать с Arduino

Датчик окружающей среды Grove-BME280 можно использовать с различными микроконтроллерами, такими как Arduino, LinkIt ONE и Beaglebone. Вы можете добиться этого через SPI или I2C. В нашем сегодняшнем примере мы объясним вам, как подключить датчик окружающей среды Grove BM280 к Arduino.

Пошаговое руководство

Шаг первый. Подключите датчик BME280 к порту I2C Grove Base Shield V2. После этого подключите или вставьте его в Seeeduino. Однако если у вас нет Grove Base Shield, модуль можно подключить напрямую к Seeeduino.

Шаг второй: с помощью USB-кабеля подключите Seeeduino к ПК.

Шаг третий: Вот программный аспект руководства. Прежде всего посетите Github, чтобы загрузить пример и код библиотеки.

Шаг четвертый: Создайте новый эскиз для Arduino, а затем вставьте в него несколько кодов. Вы также можете получить доступ к коду напрямую, просто пройдя по этому пути: Файл – Пример – Barometer_Sensor – Barometer_Sensor.

Шаг пятый. Для этого шага необходимо загрузить код, полученный на пятом шаге, в Arduino.

Шаг шестой: Откройте последовательный монитор, чтобы получить данные датчика, включая влажность, высоту, значение барометрического давления и температуру.

Пакет BMP28 против BME280

Наконец, вы можете узнать разницу между bmp280 и bme280, просто осмотрев упаковку визуально. Если вы проверите техническое описание BME280 , вы увидите маркировку устройств, требующих массового производства. Эта маркировка должна иметь ??? Ты? формат. Здесь U означает BME280 . Теперь последнее? вы видите здесь только букву P, а последние два символа должны быть UP.

По сравнению с даташитом на BMP280 формат должен быть ??? К?. Здесь последний знак «?» должно быть W, N, U или P. Таким образом, все KW, KN, KU и KP являются устройствами BMP280.

Эквиваленты BME280

БМЭ180, БМП280, ХТУ21Д

Заключение

Если вы попытаетесь купить модуль Bosch Sensortec BME280 на eBay, есть большая вероятность, что вместо него вы получите меньший BMP280 . Причина, по-видимому, в том, что продавцы не знают, что они продают, в цепочке поставок, которая не понимает разницы между BME280 и BMP280 , а также в конструкции печатной платы, которая является общей для обоих типов датчиков. В результате покупка этих датчиков может оказаться весьма неприятной, поскольку продавцам они часто сходят с рук.

Если вы хотите быть уверены, что получите то, что заказали, вам, вероятно, придется потратить немного больше на подходящий модуль от Adafruit, где все четко маркировано и контролируется.

Часто задаваемые вопросы

Что такое БМП280?

BMP280 — это датчик абсолютного барометрического давления, который особенно подходит для мобильных приложений. Его небольшие размеры и низкое энергопотребление позволяют использовать его в устройствах с батарейным питанием, таких как мобильные телефоны, модули GPS или часы.

Что такое bme280?

BME280 — это датчик влажности, специально разработанный для мобильных устройств и носимых устройств, где размер и низкое энергопотребление являются ключевыми параметрами конструкции. Устройство сочетает в себе высокую линейность и высокую точность датчиков и идеально подходит для низкого потребления тока, долгосрочной стабильности и высокой устойчивости к ЭМС.

Как работает bme280?

Сенсорный модуль BME280 считывает атмосферное давление, температуру и влажность. Поскольку давление меняется с высотой, вы также можете оценить высоту. Существует несколько версий этого сенсорного модуля. Датчик BME280 использует протокол связи I2C или SPI для обмена данными с микроконтроллером.

Что такое датчики i2c?

Шина I2C — это простой и гибкий способ передачи цифровых данных между двумя электронными устройствами, которые могут быть физически отдельными или содержаться на одной печатной плате (PCB).

Как работает барометрический датчик? Как мне подключить BMP180 к Arduino?

Барометр-анероид состоит из анероидной ячейки внутри. Анероидная ячейка расширяется/сжимается при небольших изменениях атмосферного давления. Это движение анероидной ячейки приводит к усилению механических рычагов, в результате чего указатели дисплея срабатывают и регистрируются как показания на переднем дисплее.
