STM32F103C8T6 vs STM32F103CBT6: Технический обзор

STM32F103C8T6 — это один из микроконтроллеров среднего класса, который входит в серию STM32F103x8. Основанный на RISC архитектуре, этот микроконтроллер отличается высокой производительностью и низкой стоимостью. Производится компанией STMicroelectronics, STM32F103C8T6 является популярным выбором среди разработчиков благодаря своей доступности и мощным функциям.

Основные характеристики STM32F103C8T6

Этот микроконтроллер включает в себя 32-битный ARM Cortex-M3 процессор, который работает с частотой до 72 MHz. Внутренняя структура включает CMOS флеш-память, что обеспечивает высокую скорость работы и эффективность энергопотребления. STM32F103C8T6 оснащен множеством GPIO (общего назначения входов/выходов) пинов и аналоговых входов, которые делают его идеальным для управления различными внешними устройствами

Возможности и периферия

Ключевыми периферийными возможностями STM32F103C8T6 являются:
GPIO пины: 37 штук, что позволяет подключать множество внешних устройств.
Аналоговые пины: 10 штук, используются для чтения аналоговых сигналов.
USB и CAN интерфейсы, предоставляющие возможности для сетевого взаимодействия и подключения к компьютерам.
Встроенные таймеры: включая сторожевой таймер и таймер сравнения.
Применение
Благодаря своим возможностям, STM32F103C8T6 широко используется в различных приложениях. Он идеально подходит для проектов, требующих компактного, но мощного контроллера с низким потреблением энергии. Это может быть управление моторами, системы автоматизации, устройства сбора данных и многое другое. Популярность этого микроконтроллера также связана с доступностью и поддержкой большого количества разработческих платформ и библиотек.

Заключение
STM32F103C8T6 — это мощный и универсальный микроконтроллер, который предлагает отличное соотношение цены и качества. Его возможности делают его предпочтительным выбором для многих разработчиков, особенно в условиях ограниченного бюджета. Используя этот микроконтроллер, можно реализовать широкий спектр проектов, улучшая функциональность и эффективность.

STM32F103CBT6 — это микроконтроллер, который представляет собой часть семейства микроконтроллеров ARM Cortex-M3 от компании STMicroelectronics. Это устройство с 32-битной архитектурой обладает характеристиками, которые делают его идеальным для использования в разнообразных приложениях, требующих высокой производительности и надежности.

Основные характеристики STM32F103CBT6

STM32F103CBT6 включает в себя ряд важных технических особенностей:

Процессор: 32-битный ARM Cortex-M3, который может работать на частоте до 72 MHz.

Память: высокоскоростная встроенная флеш-память.

Корпус: 48-контактный LQFP, что обеспечивает компактность и удобство монтажа на печатные платы.

Периферия: множество входов/выходов, подключаемых к двум APB шинам, обеспечивающих расширенные возможности подключения.

Периферийные возможности

Аналого-цифровой преобразователь (АЦП): 12-битный АЦП, который позволяет обрабатывать аналоговые сигналы и превращать их в цифровую форму для дальнейшей обработки.

Таймеры: включают в себя как стандартные, так и PWM таймеры, что позволяет использовать их для управления временными интервалами и генерации ШИМ-сигналов.

Коммуникационные интерфейсы: поддержка стандартных и продвинутых коммуникационных интерфейсов, таких как I2C, SPI, USB и CAN, что делает этот микроконтроллер идеальным для реализации различных сетевых решений и подключения к разнообразным устройствам.

Применение

STM32F103CBT6 широко используется в промышленности и потребительской электронике благодаря своей гибкости и мощным функциям. Он идеально подходит для таких задач, как управление двигателями, автоматизация процессов, разработка систем управления и многое другое. Микроконтроллер подходит для проектов, где требуется высокая производительность, надежность и многофункциональность.

Заключение

STM32F103CBT6 предлагает разработчикам мощный набор инструментов для создания сложных и надежных систем управления. Благодаря своим характеристикам и возможностям, этот микроконтроллер является одним из лучших выборов для реализации различных инженерных решений в современной электронике.

Сравнение двух популярных микроконтроллеров от STMicroelectronics — STM32F103C8T6 и STM32F103CBT6 — позволяет понять, какие из них лучше подходят для определенных применений. Оба микроконтроллера базируются на 32-битном ядре ARM Cortex-M3 и предлагают разнообразные функции для разработчиков.

Общие характеристики

И STM32F103C8T6, и STM32F103CBT6 обладают следующими общими чертами:
Процессор: ARM Cortex-M3.
Тип корпуса: 48-LQFP, что обеспечивает удобство монтажа на поверхность.
Температурный диапазон: от -40°C до 85°C.
Питание: от 2V до 3.6V.
Осциллятор: Встроенный.
Тип памяти программ: FLASH.
Количество входов/выходов: 37.
Периферия: DMA, Motor Control PWM, PDR, POR, PVD, PWM, Temp Sensor, WDT.
Коммуникации: CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB.

Отличия в характеристиках

Объем программной памяти:
STM32F103C8T6: 64KB (64K x 8).
STM32F103CBT6: 128KB (128K x 8). Это означает, что STM32F103CBT6 может хранить в два раза больше программного кода по сравнению с STM32F103C8T6, что делает его предпочтительным выбором для более сложных приложений.
Скорость процессора: Оба микроконтроллера работают с максимальной частотой 72MHz, обеспечивая высокую производительность для обработки данных и управления устройствами.

Заключение
Выбор между STM32F103C8T6 и STM32F103CBT6 зависит от требований к объему памяти и сложности задач, которые необходимо решить. STM32F103CBT6 предлагает больший объем памяти и подходит для более требовательных проектов, в то время как STM32F103C8T6 является более экономичным вариантом для проектов с ограниченными требованиями к памяти. Оба микроконтроллера предоставляют мощные инструменты для разработчиков, исходя из потребностей их приложений.

Микроконтроллеры STM32F103C8T6 и STM32F103CBT6 от STMicroelectronics находят широкое применение в различных сферах благодаря их мощным характеристикам и универсальности. Оба эти устройства используются во многих отраслях, от робототехники до промышленных систем. Давайте рассмотрим, какие приложения наиболее типичны для каждого из этих микроконтроллеров.

Общие приложения

Робототехника и медицинские системы: Как STM32F103C8T6, так и STM32F103CBT6 эффективно используются в медицинской робототехнике для управления и мониторинга систем, что требует высокой точности и надежности.

Системы домашней автоматизации: Оба микроконтроллера подходят для управления умным домом, от контроля освещения до систем безопасности и климат-контроля.

Потребительские устройства: Благодаря своей способности обрабатывать различные сигналы и управлять устройствами, эти микроконтроллеры идеально подходят для потребительской электроники, включая портативные гаджеты.

Специфические приложения для STM32F103C8T6

STM32F103C8T6 часто используется в:

Низкобюджетных встроенных системах: Его стоимость и гибкость делают его предпочтительным выбором для проектов с ограниченным бюджетом.

GPS-устройствах: Простота интеграции и способность к быстрой обработке данных делает его идеальным для использования в навигационных системах.

Специфические приложения для STM32F103CBT6

STM32F103CBT6, имея больший объем памяти, предпочтителен для:

Промышленных приложений: Большая программируемая память и расширенные возможности управления делают его идеальным для сложных промышленных систем, требующих обработки больших объемов данных и управления множеством входов/выходов.

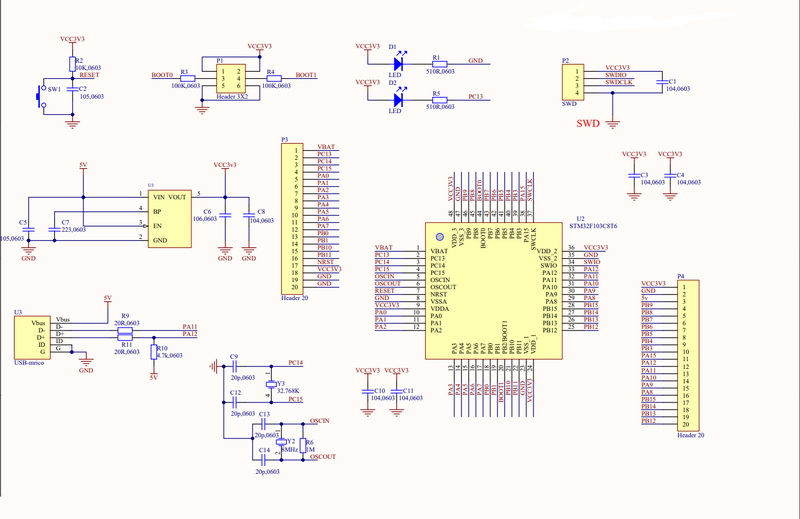

Stm32f103c8t6 схема включения

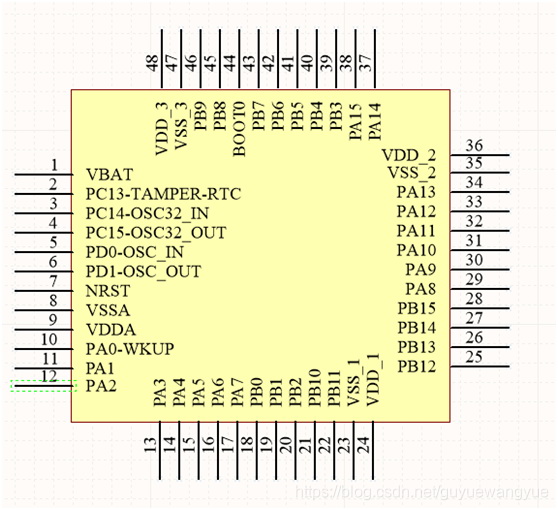

Stm32f103c8t6 распиновка

В мире микроконтроллеров STM32F103C8T6 от STMicroelectronics выделяется своими возможностями и преимуществами, делая его популярным выбором среди разработчиков. Оснащенный 32-битным ядром ARM Cortex-M3, этот микроконтроллер предлагает ряд ключевых характеристик, которые делают его идеальным для широкого спектра применений.

Высокая производительность

STM32F103C8T6 работает на частоте до 72 МГц, что обеспечивает высокую скорость обработки данных. Это особенно важно для приложений, требующих мгновенной реакции и выполнения сложных вычислений, таких как медицинское оборудование или робототехника.

Широкий набор периферийных интерфейсов

Микроконтроллер обладает обширными возможностями для подключения внешних устройств благодаря наличию до 39 GPIO портов, а также интерфейсов UART, SPI, I2C. Это позволяет легко интегрировать STM32F103C8T6 в различные системы, от простых домашних автоматизаций до сложных промышленных управляющих систем.

Низкое энергопотребление

Одним из ключевых преимуществ STM32F103C8T6 является наличие различных режимов энергосбережения, таких как режимы ожидания и сна. Это делает его подходящим для портативных устройств, где продолжительность работы от батареи является критически важной.

Поддержка различного программного обеспечения

STM32F103C8T6 поддерживает множество инструментов и пакетов разработки, включая Keil, IAR и CubeMX, что значительно упрощает процесс разработки и сокращает время вывода продукта на рынок.

Высокая стоимостная эффективность

Благодаря сочетанию высокой функциональности и доступной стоимости, STM32F103C8T6 предлагает отличное соотношение цены и качества, делая его доступным для широкого круга проектов, включая умные устройства для дома, устройства Интернета вещей и различные встроенные системы.

Таким образом, STM32F103C8T6 представляет собой мощное и универсальное решение для разработчиков, ищущих надежный и экономичный микроконтроллер для своих проектов.

Микроконтроллеры STM32F103C8T6 и STM32F103CBT6 от STMicroelectronics предлагают гибкие решения для разработчиков благодаря разнообразию предлагаемых конструкций упаковки. Особенно это касается выбора между двумя типами корпусов — LQFP48 и UFQFPN48. Понимание параметров этих упаковок помогает инженерам правильно спланировать конструкцию печатной платы (PCB) и оптимизировать проект.

Основные типы корпусов

LQFP48 (Low Profile Quad Flat Package):

• Этот тип корпуса предлагает 48 контактов в плоском исполнении, что делает его удобным для монтажа на поверхность.

• LQFP48 часто выбирают за его удобство в использовании и хорошие тепловые характеристики, что делает его подходящим для различных промышленных и потребительских приложений.

UFQFPN48 (Ultra Fine Pitch Quad Flat Package No leads):

• UFQFPN48 обладает меньшими размерами по сравнению с LQFP48, что делает его идеальным для приложений, требующих высокой плотности монтажа.

• Этот корпус лучше подходит для компактных устройств, где каждый миллиметр на счету, таких как мобильные устройства или портативная электроника.

Преимущества разных типов упаковки

Выбор типа корпуса влияет не только на размер и форму устройства, но и на его производительность и надежность. Важно учитывать следующие факторы:

Пространственная экономия: UFQFPN48 позволяет сэкономить пространство на плате, что критично для малогабаритных устройств.

Теплоотвод: LQFP48 предлагает лучшее теплоотведение благодаря большей площади контакта с платой, что важно для высокопроизводительных приложений.

STM32F103C8T6 — это микроконтроллер с 32-битным ядром ARM Cortex-M3, производства компании STMicroelectronics. Он популярен среди разработчиков благодаря своей высокой производительности и множеству функций. В этой статье мы рассмотрим, чем STM32F103C8T6 отличается от других моделей в этой серии.

STM32F103C8T6 vs STM32F103ZET6

Различия в упаковке: STM32F103C8T6 использует упаковку LQFP48, что делает его более компактным по сравнению с STM32F103ZET6, который использует упаковку LQFP144. Это влияет на количество и расположение контактных выводов, делая STM32F103ZET6 более сложным в интеграции.

Объем памяти: STM32F103C8T6 оснащен 64KB Flash и 20KB RAM, в то время как STM32F103ZET6 имеет 512KB Flash и 64KB RAM, что обеспечивает лучшую производительность и большую емкость для хранения данных.

Таймеры: STM32F103C8T6 содержит три базовых и один расширенный таймер, тогда как STM32F103ZET6 оборудован девятью базовыми и четырьмя расширенными таймерами, что позволяет выполнять более сложные задачи управления временем.

Производительность: Частота работы STM32F103ZET6 составляет 72MHz, что выше, чем у STM32F103C8T6. Это позволяет STM32F103ZET6 лучше справляться с высокоскоростными операциями.

STM32F103C8T6 vs STM32F103RCT6

Размеры: STM32F103C8T6 имеет размер 7x7 мм, что меньше, чем у STM32F103RCT6 (11x11 мм). Это делает STM32F103C8T6 идеальным для проектов с ограниченным пространством.

Flash-память: В STM32F103C8T6 установлено 64KB Flash, в то время как STM32F103RCT6 оснащен 256KB Flash, что обеспечивает больший объем для хранения программ и данных.

Количество ADC-каналов: STM32F103C8T6 обладает одним 12-битным ADC, тогда как STM32F103RCT6 имеет два, что увеличивает его способность обрабатывать множественные входные сигналы.

STM32F103C8T6 vs STM32F103C6T6

Объем Flash и RAM: STM32F103C6T6 имеет меньший объем Flash (32KB) и RAM (10KB), что делает STM32F103C8T6 предпочтительнее для более сложных приложений.

Упаковка: STM32F103C6T6 доступен в нескольких типах упаковки, включая LQFP48, LQFP64 и LQFP100, что делает его более гибким в выборе для различных приложений.

STM32F103C8T6 vs STM32F103VET6

Объем памяти и производительность: STM32F103VET6 обладает значительно большей памятью и производительностью, что делает его идеальным для задач, требующих обработки больших объемов данных или многозадачности.

ADC-каналы: Наличие 24 ADC-каналов у STM32F103VET6 позволяет ему обрабатывать значительно больше аналоговых сигналов по сравнению с одним каналом у STM32F103C8T6.

Эти различия делают STM32F103C8T6 универсальным выбором для множества приложений, предлагая баланс между размером, производительностью и стоимостью.

Компания VESS Electronics, один из ведущих мировых дистрибьюторов электронных компонентов, предлагает микроконтроллеры STM32F103C8T6 и STM32F103CBT6, которые являются частью нашего ассортимента продукции от известных брендов в индустрии. Наши устройства обеспечиваются через платформу закупок www.vessic.com с использованием разработанных нами систем ERP и CRM для эффективного управления.

Микроконтроллеры STM32F103C8T6 и STM32F103CBT6 отличаются своими упаковками: STM32F103C8T6 поставляется в корпусе LQFP48, а STM32F103CBT6 — в корпусе LQFP48 или UFQFPN48. Эти упаковки были спроектированы для обеспечения простоты монтажа на печатные платы и оптимизации пространства, что крайне важно для современных приложений.

LQFP48 (Low Profile Quad Flat Package) предлагает компактное размещение 48 контактов, что делает его идеальным для широкого спектра промышленных и потребительских приложений. UFQFPN48 (Ultra Fine Pitch Quad Flat Package No leads) предоставляет ещё более мелкое размещение контактов, что особенно подходит для приложений, требующих высокой плотности монтажа.

Важным аспектом нашей работы является предоставление качественных компонентов с помощью передового оборудования для контроля качества. Мы помогаем нашим клиентам находить оригинальную продукцию, которая часто бывает труднодоступна, тем самым сокращая их затраты на закупку и объединяя глобальные ресурсы.

Выбирая микроконтроллеры STM32F103C8T6 или STM32F103CBT6 через VESS Electronics, вы получаете не только высококачественные устройства, но и полный комплекс услуг, обеспечивающий максимально эффективное и экономичное использование ресурсов ваших проектов.

В современном мире электроники, где требования к устройствам становятся всё выше, выбор подходящего микроконтроллера играет ключевую роль в успешной реализации проектов. Микроконтроллеры STM32F103C8T6 и STM32F103CBT6 от STMicroelectronics являются превосходными примерами универсальности и производительности, которые могут удовлетворить разнообразные потребности инженеров и разработчиков.

Оба микроконтроллера оснащены 32-битным процессором ARM Cortex-M3, что обеспечивает их высокую производительность и эффективность. Однако, несмотря на общие черты, существуют важные различия, которые могут влиять на выбор между этими моделями. STM32F103C8T6, благодаря своему компактному размеру и низкому потреблению энергии, идеально подходит для проектов, где важны размер и энергоэффективность. В то же время STM32F103CBT6 с его увеличенным объёмом памяти и расширенными возможностями периферии предлагает лучшее решение для более сложных систем, требующих обширной обработки данных и управления.

Ключевое отличие в объёме памяти — 64 КБ у STM32F103C8T6 против 128 КБ у STM32F103CBT6 — делает последний более предпочтительным для приложений, требующих большего объема кода и данных. Это может быть критически важно для сложных приложений, таких как встраиваемые системы управления или мультимедийные устройства.

Используя обширные возможности обоих микроконтроллеров, разработчики могут эффективно реализовывать проекты в различных областях, от автоматизации и робототехники до умного дома и IoT. Выбор между STM32F103C8T6 и STM32F103CBT6 должен базироваться на специфических требованиях проекта, таких как необходимость в большом объёме памяти, количество требуемых входов/выходов, а также конкретные требования к функциональности и стоимости.

В заключение, оба микроконтроллера предлагают разработчикам мощные инструменты для создания технологически продвинутых решений. STM32F103C8T6 и STM32F103CBT6 продолжают подтверждать свою ценность на рынке, предоставляя гибкие и масштабируемые решения для широкого спектра промышленных и потребительских приложений. Ваш выбор между этими микроконтроллерами будет определяться конкретными техническими и бюджетными ограничениями вашего проекта, а также стремлением к оптимальному соотношению функциональности и стоимости.
