2SC5200 против TTC5200

NPN 150°C TJ 5 мкА ICBO 1 элемент 3 клеммы КРЕМНИевый NPN TO-264-3, TO-264AA Трубное сквозное отверстие

В этом посте будут раскрыты различия между 2SC5200 и TTC5200 с разных точек зрения, например, их распиновка, применение, таблица данных и т. д.

Каталог

Распиновка 2SC5200 и TTC5200

Основные характеристики 2SC5200 и TTC5200

Обзор 2SC5200 и TTC5200

Приложения 2SC5200 и TTC5200

Пакет 2SC5200 и TTC5200

Выводы 2SC5200 и TTC5200

Техническое описание 2SC5200 и TTC5200

Технические характеристики

Распиновка 2SC5200 и TTC5200

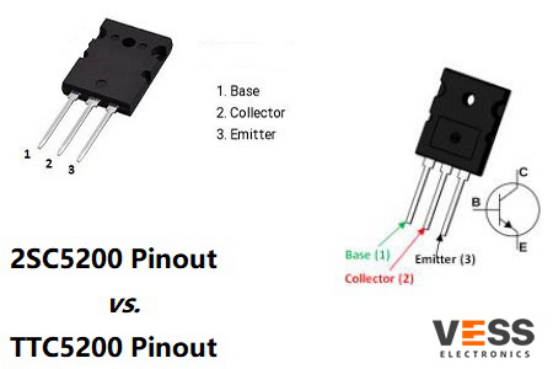

Распиновка 2SC5200 и распиновка TTC5200

Основные характеристики 2SC5200 и TTC5200

Части	ТТС5200	2SC5200
Расходы	Более дешевый	Более дорогой
Упаковка	ТО-3П	ТО-264
Производитель	Тошиба (Япония)	Любой из Японии и Китая
Усиление постоянного тока	80	55
Выходная емкость коллектора	145 пФ	200 пФ

Хотя характеристики TTC5200 и 2SC5200 в техническом описании выглядят идентичными, первый действительно превосходит второй. Лабораторные эксперименты с транзисторами ТТ показали исключительные показатели долговечности. Это означает, что они могут противостоять высоким температурам и чрезвычайно долговечны.

Обзор 2SC5200 и TTC5200

Обзор 2SC5200

2SC5200 — это мощный NPN- транзистор , созданный с использованием новейшей технологии BiT-LA (биполярный транзистор для линейного усилителя). 2SC5200 поставляется в корпусе TO-264 , а дополнительная пара — 2SA1943. Он находит применение в мобильных телефонах, промышленном управлении, телевидении и шлепанцах, а также в высокочастотных приложениях, таких как радиочастотные аудиосхемы.

Коэффициент усиления транзистора 2SC5200 находится в диапазоне от 55 до 160. 2SC5200R имеет диапазон усиления от 55 до 110, 2SC5200 имеет диапазон усиления от 80 до 160.

Обзор TTC5200

T TC5200 — это силовой NPN-транзистор , который используется в усилителях звуковой частоты и мощных аудиосхемах. Он был создан компанией TOSHIBA в ЯПОНИИ и быстро стал одним из самых популярных силовых транзисторов. Транзистор TTA1943 PNP является его аналогом.

Он имеет следующие максимальные номиналы: напряжение пробоя от коллектора к эмиттеру — 230 В , ток коллектора — 15 А , коэффициент усиления по току — 160 В.

Приложения 2SC5200 и TTC5200

Приложения 2SC5200

·Усилитель мощности звука

·Выходной каскад высококачественного аудиоусилителя мощностью 100 Вт

·Схемы АФ/РЧ

·Устройства с низкой скоростью нарастания напряжения

·Схемы двухтактной конфигурации

·Сильноточное переключение (до 15 А)

·Выключатели средней мощности

Приложения TTC5200

·Импульсные источники питания (SMPS)

·Реле

·Используется с дополнительным транзистором в двухтактной конфигурации.

·Источник питания

·Переключение нагрузки с высоким номинальным током

·Усилители мощности

·Инверторы

·Конвертеры

·Цепи управления питанием

·Преобразователи постоянного тока в переменный

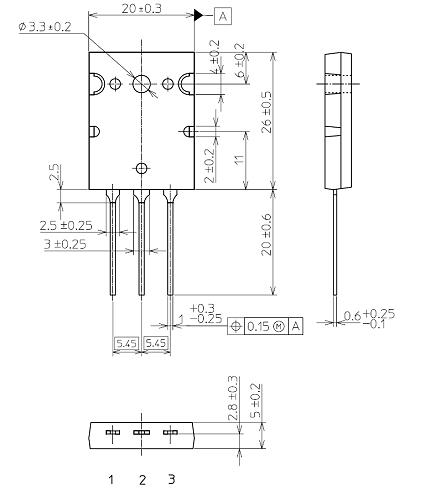

Пакет 2SC5200 и TTC5200

Пакет 2SC5200

Пакет TTC5200

Более ранний 2SC5200 доступен в корпусах TO-264 и TO-3P, однако TTC5200 (Toshiba) доступен только в корпусах TO-3P.

Выводы 2SC5200 и TTC5200

TTC5200 от TOSHIBA представляет собой улучшенную версию силового транзистора 2SC5200 . Он поставляется в упаковке ТО-3P, дешевле, чем 2SC5200, имеет лучшие характеристики и долговечность. Это, несомненно, лучший вариант из двух! Лабораторные эксперименты показывают, что новые транзисторы ТТ могут выдерживать суровые температуры и чрезвычайно долговечны.

Технические характеристики

Технические характеристики, атрибуты, параметры и детали STMicroelectronics 2SC5200, аналогичные характеристикам STMicroelectronics 2SC5200.

Тип	Параметр
Устанавливать	Сквозное отверстие	Тип монтажа	Сквозное отверстие
Пакет/кейс	ТО-264-3, ТО-264АА	Количество контактов	3
Материал транзисторного элемента	КРЕМНИЙ	Рабочая Температура	150°С ТДж
Упаковка	Трубка	Код JESD-609	е3
Статус детали	Устаревший	Уровень чувствительности к влаге (MSL)	1 (без ограничений)
Количество окончаний	3	ECCN-код	EAR99
Терминал отделки	Матовый олово (Sn)	Подкатегория	Другие транзисторы
Максимальная рассеиваемая мощность	150 Вт	Частота	30 МГц
Базовый номер детали	2SC5	Количество контактов	3
Количество элементов	1	Конфигурация элемента	Одинокий
Рассеяние мощности	150 Вт	Применение транзистора	ПЕРЕКЛЮЧЕНИЕ
Продукт увеличения пропускной способности	30 МГц	Полярность/Тип канала	НПН
Тип транзистора	НПН	Напряжение коллектор-эмиттер (VCEO)	230В
Макс. ток коллектора	15А	Коэффициент усиления постоянного тока (hFE) (мин) @ Ic, Vce	55 @ 1А 5В
Ток-отсечка коллектора (макс.)	5 мкА ИКБО	Насыщение Vce (макс.) @ Ib, Ic	3 В @ 800 мА, 8 А
Напряжение пробоя коллектор-эмиттер	230В	Частота перехода	30 МГц
Базовое напряжение коллектора (VCBO)	230В	Базовое напряжение эмиттера (VEBO)	5В
hFE Мин.	35	Радиационная закалка	Нет
Статус RoHS	Соответствует ROHS3	Без свинца	Без свинца
