LM317 против IRFZ44N Mosfet: кто работает лучше?

Регулируемая жестяная пластина 2,54 мм LM317 PMIC 3 TO-220-3

Это статья сравнения LM317 и аналогичной модели: IRFZ44N. Вы узнаете, что это за компоненты и в чем их различия. Надеюсь, эта статья действительно вам поможет.

Каталог

Обзор LM317

Обзор IRFZ44N

LM317 против IRFZ44N: применение

LM317 против IRFZ44N: особенности

LM317 против IRFZ44N: распиновка

LM317 против IRFZ44N: альтернативы

LM317 против IRFZ44N: пакет

LM317 против IRFZ44N: производитель

LM317 против IRFZ44N: техническое описание

Обзор LM317

Устройство LM317 представляет собой регулируемый трехконтактный стабилизатор положительного напряжения, способный подавать ток более 1,5 А в диапазоне выходного напряжения от 1,25 В до 37 В. Выходное напряжение можно установить с помощью двух резисторов. Устройство имеет типичное линейное регулирование 0,01% и типичное регулирование нагрузки 0,1%. Он включает в себя ограничение тока, защиту от тепловой перегрузки и защиту безопасной рабочей зоны. Защита от перегрузки остается работоспособной, даже если клемма ADJUST отключена.

Обзор IRFZ44N

IRFZ44N представляет собой N-канальный МОП-транзистор с высоким током стока 49 А и низким значением Rds 17,5 мОм. Он также имеет низкое пороговое напряжение 4 В, при котором МОП-транзистор начинает проводить ток. Следовательно, он обычно используется с микроконтроллерами для управления напряжением 5 В. Однако схема драйвера необходима, если МОП-транзистор необходимо полностью включить.

LM317 против IRFZ44N: применение

Приложения LM317

·Используется для регулирования положительного напряжения

·Переменный источник питания

·Цепи ограничения тока

·Схемы обратной полярности

·Обычно используется в настольных ПК, DVD-дисках и других потребительских товарах.

·Используется в схемах управления двигателем.

Приложения IRFZ44N

·Переключение мощных устройств

·Управление скоростью двигателей

·Светодиодные диммеры или мигалки

·Приложения с высокоскоростной коммутацией

·Преобразователи или инверторные схемы

LM317 против IRFZ44N: особенности

Особенности LM317

·Регулируемый 3-контактный стабилизатор положительного напряжения

·Выходное напряжение можно установить в диапазоне от 1,25 В до 37 В.

·Выходной ток составляет 1,5 А.

·Максимальная разница входного выходного напряжения составляет 40 В, рекомендуется 15 В.

·Максимальный выходной ток при разнице напряжений 15 В составляет 2,2 А.

·Рабочая температура спая 125°C.

·Доступен в корпусах To-220, SOT223, TO263.

Особенности IRFZ44N

·Малый сигнал N-канальный МОП-транзистор

·Непрерывный ток стока (ID) составляет 49 А при 25°C.

·Импульсный ток стока (ID-пик) составляет 160 А.

·Минимальное пороговое напряжение затвора (VGS-th) составляет 2 В.

·Максимальное пороговое напряжение затвора (VGS-th) составляет 4 В.

·Напряжение затвор-исток (VGS) составляет ±20 В (макс.).

·Максимальное напряжение сток-исток (VDS) составляет 55 В.

·Время нарастания и время спада составляют около 60 нс и 45 нс соответственно.

·Он обычно используется с Arduino из-за низкого порогового тока.

·Доступен в упаковке То-220.

LM317 против IRFZ44N: распиновка

Распиновка LM317

Распиновка IRFZ44N

LM317 против IRFZ44N: альтернативы

Альтернативы LM317

LM7805 , LM7806 , LM7809 , LM7812 , LM7905 , LM7912 , LM117V33 , XC6206P332MR

Альтернативы IRFZ44N

ИРФ2807 , ИРФБ3207 , ИРФБ4710

LM317 против IRFZ44N: пакет

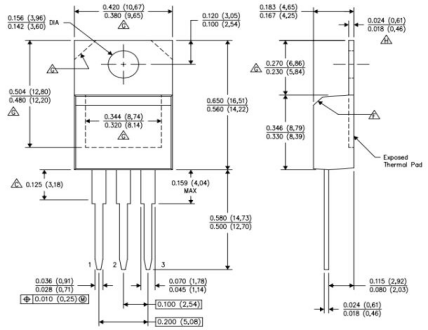

Пакет LM317

Пакет IRFZ44N

LM317 против IRFZ44N: производитель

Производитель LM317

STMicroelectronics — глобальная независимая полупроводниковая компания , лидер в разработке и поставке полупроводниковых решений для всего спектра приложений микроэлектроники. Непревзойденное сочетание опыта в области полупроводников и систем, производственных мощностей, портфолио интеллектуальной собственности (IP) и стратегических партнеров ставит компанию в авангарде технологии «система-на-кристалле» (SoC), а ее продукты играют ключевую роль в обеспечении сегодняшней конвергенции. тенденции.

Производитель IRFZ44N

Infineon Technologies AG — немецкий производитель полупроводников, основанный в 1999 году, когда были выделены подразделения по производству полупроводников бывшей материнской компании Siemens AG. В компании Infineon работает около 50 280 сотрудников, и она входит в десятку крупнейших производителей полупроводников в мире. В 2021 финансовом году объем продаж компании составил 11,06 млрд евро . Infineon купила Cypress Semiconductor в апреле 2020 года.

Часто задаваемые вопросы

Как работает LM317?

LM317 — это стабилизатор напряжения, который может обеспечивать переменное выходное напряжение. Принцип работы LM317 очень прост. В нем используется делитель напряжения, образованный двумя внешними резисторами, соединенными последовательно. Выходное напряжение регулируется изменением номиналов резисторов.

Для чего используется LM317?

LM317 обычно используется в качестве: 1. Стабилизатора напряжения в электронных устройствах для обеспечения стабильного выходного напряжения. 2. Прецизионный регулятор тока для обеспечения постоянного тока. 3. При проектировании схем зарядных устройств и источников переменного тока.

В чем разница между LM317 и LM337?

LM317 — это стабилизатор положительного напряжения, а LM337 — ИС стабилизатора напряжения с отрицательным дополнением LM317. Микросхема LM317 представляет собой 3-контактный стабилизатор напряжения, предназначенный для подачи тока свыше 1,5 А в диапазоне выходного напряжения постоянного тока (1,2–30) Вольт.

Что можно использовать вместо LM317?

Для Lm317 требуется нагрузка минимум 10 мА, я бы использовал нагрузочный резистор сопротивлением 100 Ом мощностью 10 Вт и транзистор MJE3055.

Какая польза от IRFZ44N?
