TDA7377 и TDA7388 — это две микросхемы усилителя мощности класса AB. В этой статье будут систематически представлены TDA7377 и TDA7388, начиная с их функций, распиновки, заканчивая спецификациями, приложениями и многим другим.

Каталог

TDA7377 против TDA7388 Описание

TDA7377 против TDA7388 Особенности

Приложения TDA7377 против TDA7388

Распиновка TDA7377 против TDA7388

TDA7377 против TDA7388 Эквиваленты

Системы защиты TDA7377 против TDA7388

TDA7377 против TDA7388: Техническое описание

TDA7377 против TDA7388 Описание

TDA7377 Описание

TDA7377 — это новый технологический усилитель автомобильной радиосвязи класса AB, способный работать как в конфигурации с двойным мостом, так и в конфигурации с четырьмя несимметричными сигналами . Эксклюзивная полностью взаимодополняющая структура выходного каскада и внутренне фиксированный коэффициент усиления гарантируют максимально возможную мощность при небольшом количестве внешних компонентов. Встроенный детектор ограничения упрощает операцию сжатия усиления. Диагностика неисправностей позволяет обнаружить ошибки при сборке и подключении автомагнитолы в автомобиле.

TDA7388 Описание

TDA7388 — радиоусилитель класса AB, предназначенный для применения в автомобильных радиоприемниках. Это позволяет осуществлять размах выходного сигнала от напряжения до напряжения для полностью дополняющей выходной конфигурации PNP/NPN. И для этого не требуются дополнительные конденсаторы. Следовательно, именно существенно уменьшенная граничная компонента образует компакт.

TDA7388 относится к корпусу Flexiwatt25 и представляет собой четырехмостовой усилитель. Таким образом, он имеет четыре выходных канала, к которым можно подключить четыре динамика. Он имеет высокую выходную мощность с низким уровнем шума и представляет собой 4-канальный усилитель с 25 контактами.

TDA7377 против TDA7388 Особенности

Особенности TDA7377

·Высокая выходная мощность при VCC=14,4 В, f=1 кГц, RL=4 Ом:

– 2 x 35 Вт Макс.

– 2 x 20 Вт при коэффициенте гармоник = 10 %

– 4 х 6 Вт при 10%

– 4 x 10 Вт/2 Ом при 10 %

– 2 x 30 Вт / EIAJ @ VCC = 13,7 В, RL = 4 Ом

·Совместимая с CMOS функция ожидания (низкий ICC)

·Нет звукового щелчка во время операций ожидания

·Внутреннее фиксированное усиление (26 дБ BTL и 20 дБ несимметричный)

·Никаких бутстрап-конденсаторов и ячеек Бушеро.

·Средство диагностики на выводе 10 при отключении выхода, замыкается на

·Vcc или GND, тепловое отключение и мягкое короткое замыкание при включении.

·Размах выходной мощности от рельса к рельсу

·Абсолютная стабильность без какой-либо внешней компенсации.

Особенности TDA7388

·Высокая выходная мощность (макс. 4x45 Вт/4 Ом и 4x26 Вт/4 Ом при 14,4 В, 1 кГц, 10 %)

·Низкий выходной шум

·Функция ожидания

·Функция отключения звука

·Низкое искажение

·Автоматизация обнаружения минимального напряжения питания

·Малое количество внешних компонентов

·Рабочее напряжение питания VS: 18 В

·Напряжение питания постоянного тока VS(DC): 28 В

·Пиковое напряжение питания (t=50 мс) ВПК: 50 В

·Пиковый выходной ток IO:

Повторяющийся (рабочий цикл 10% при f=10 Гц): 4,5 А

Неповторяющийся (t=100 мкс): 5,5 А

·Рассеиваемая мощность Pd: 80 Вт

·Ток покоя IQ: 190 мА (тип.)

·Выходная мощность PO: 26 Вт (тип.) (VS = 14,4 В THD = 10 %)

·Максимальная выходная мощность Pmax:

41 Вт (@ VS = 14,4 В)

45 Вт (@ VS = 15,2 В)

·КНИ: 0,04% (@PO = 4 Вт)

Приложения TDA7377 против TDA7388

Приложения TDA7377

1. Подключитесь к колонкам

Подключите два провода динамиков к порту аудиовыхода усилителя мощности, динамик левого канала подключается к порту LOUT усилителя, а динамик правого канала подключается к порту ROUT, плюс подключается к «+», отрицательный соединяется с «-».

2. Подключитесь к источнику звука.

Используйте аудиокабель со штекером для стереонаушников диаметром 3,5 мм и подключите его к разъему для стереонаушников диаметром 3,5 мм на усилителе.

Другой конец аудиокабеля подключается к источнику звука (например, компьютеру, мобильному телефону, MP3, DVD).

3. Подключение к источнику питания

1) Подключите к адаптеру питания.

Используйте источник питания с выходным напряжением выше DC12V3A.

Подключите выходной кабель адаптера к порту 12 В на плате усилителя мощности.

Положительный контакт подключается к «+» порта, а отрицательный — к «-».

2) Подключите преобразователь напряжения.

Используйте преобразователь напряжения, выходной сигнал которого превышает AC12V3A.

Подключите два выходных кабеля преобразователя к порту 12 В на плате усилителя мощности.

Поскольку на выходе преобразователя находится переменный ток, он не является ни положительным, ни отрицательным.

4. Воспроизведение музыки

Подключите питание, и загорится синий индикатор питания, что означает, что плата усилителя мощности начнет работать.

Вы можете настроить ручку громкости в соответствии со своими предпочтениями.

Приложения TDA7388

·Автомобильные радиоприемники

·Его можно использовать для портативных колонок, портативных DVD-плееров, игровых автоматов.

·Любой возможный проект на базе усилителя Quad Bridge.

Распиновка TDA7377 против TDA7388

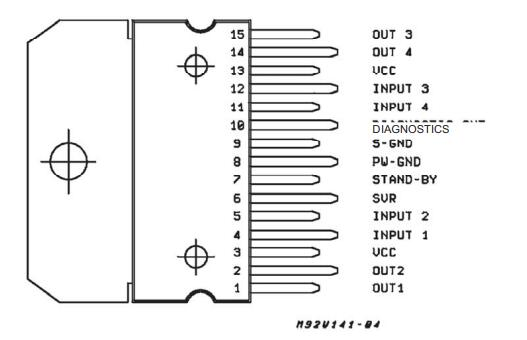

Распиновка TDA7377

Контактный номер	Имя контакта	Описание
1	ВЫХОД 1	Выход 1
2	ВЫХОД 2	Выход 2
3	ВКК	Напряжение питания коллектора
4	В 1	Вход 1
5	В 2	Вход 2
6	СВР	Подавление напряжения питания
7	ОЖИДАНО	Поддерживать
8	PW-Земля	Силовое заземление
9	S-GND	Сигнальная земля
10	ДИАГ:	Диагностика
11	В 4	Вход 4
12	В 3	Вход 3
13	ВКК	Напряжение питания коллектора
14	ВЫХОД 4	Выход 4
15	ВЫХОД 3	Выход 3

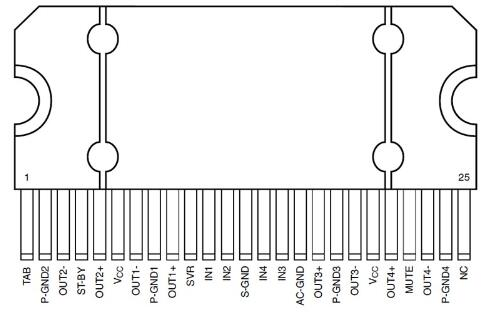

Распиновка TDA7388

Контактный номер	Имя контакта	Функция контакта
1	ВКЛАДКА	Подключиться к земле
2	P-GND2	Силовая земля канала 2
3	ВЫХ2-	Инвертирующий выход канала 2
4	ОЖИДАНО	Поддерживать
5	ВЫХ2+	Неинвертирующий выход канала 2
6	ВКК	Напряжение питания
7	ВЫХ1-	Инвертирующий выход канала 1
8	P-GND1	Силовая земля канала 1
9	ВЫХОД1+	Неинвертирующий выход канала 1
10	СВР	Подавление напряжения питания
11	В 1	Вход канала 1
12	ИН2	Вход канала 2
13	S-GND	Сигнальная земля
14	ИН4	Вход канала 4
15	ИН3	Вход канала 3
16	AC-GND	Земля переменного тока
17	ВЫХОД3+	Неинвертирующий выход канала 3
18	P-GND3	Силовая земля канала 3
19	ВЫХ3-	Инвертирующий выход канала 3
20	ВКК	Напряжение питания
двадцать один	ВЫХОД4+	Неинвертирующий выход канала 4
двадцать два	НЕМОЙ	Немой
двадцать три	ВЫХ4-	Инвертирующий выход канала 4
двадцать четыре	P-GND4	Питание GND канала 4
25	HSD	Нет соединения

TDA7377 против TDA7388 Эквиваленты

TDA7377 Эквиваленты

TDA7377 и TDA7379 — усилители аудиопроцессора класса AB, которые могут работать в режиме двойного моста или счетверенного несимметричного режима. TDA 7377 имеет рабочее напряжение питания 18 В, тогда как TDA7379 имеет рабочее напряжение 20 В. Они оба эквивалентны друг другу.

TDA7388 Эквиваленты

Эквивалентными микросхемами усилителя для TDA7388 являются TDA7851F , TDA7561 , TDA7387EP и TB2941HQ .

Системы защиты TDA7377 против TDA7388

TDA7377 Системы защиты

·Скачок напряжения сброса нагрузки

·Перевернутая батарея

·Защита от короткого замыкания на выходе постоянного тока с низким током при замыкании на GND или VCC.

·Защита от короткого замыкания на выходе переменного тока: на нагрузке

·Бесшумное включение/выключение

·тепловое отключение

·Загрузите очень индуктивные динамики

·Случайное открытие GND

·ЭСР

TDA7388 Системы защиты

l Выходное короткое замыкание на GND, на Vs на нагрузке·

l Очень индуктивные нагрузки

l Завышение температуры чипа с помощью термоограничителя

l Напряжение сброса нагрузки

l Случайное размыкание GND

l Реверсивная батарея

l ЭСР

Часто задаваемые вопросы

В чем разница между TDA7377 и TDA7297?

TDA7377 имеет меньшие искажения, чем TDA7297. TDA7297 представляет собой простую микросхему стереоусилителя, а TDA7377 предлагает 4 канала, которые можно использовать в стереофоническом соединении BTL. По звуку TDA7377 должна быть лучшей. Оба дешевы.

Как работают усилители?

Усилитель принимает входной сигнал от источника, такого как ноутбук, проигрыватель проигрывателей или проигрыватель компакт-дисков, и создает увеличенную копию исходного сигнала перед его отправкой на динамики. Для этого он получает питание от сети, которая подается непосредственно на источник питания внутри усилителя.

Что такое TDA7388?

TDA7388 — это усилитель мощности звука класса AB, выполненный в корпусе Flexiwatt 25 и предназначенный для использования в автомобильных радиоприемниках высокого класса. Основанная на полностью взаимодополняющей конфигурации PNP/NPN, TDA7388 обеспечивает размах выходного напряжения от напряжения до напряжения без необходимости использования бутстрепных конденсаторов.

Можно ли заменить TDA7377 на JRC4558?

Все работают одинаково, и многие из них совместимы. TL072 содержит два усилителя. Поэтому он используется в стереопредусилителях. Его можно заменить на JRC4558, TL082 или NE5532. Каждый из них имеет свой характерный звук, не умаляющий одного от другого.

Что за радиоусилитель TDA7377?

Это один из типов усилителей мощности. TDA7377 — это новый технологический усилитель автомобильной радиосвязи класса AB, способный работать как в конфигурации DUAL BRIDGE, так и в конфигурации QUAD SINGLE ENDED.
