TDA7388
Or copy the link below:
- Производитель № детали
- TDA7388
- Производитель
- Компания STMicroelectronics
- Упаковка/Коробка
- Технические данные
- Загрузить
- Описание
- IC AMP AB QUAD 41W 25FLEXIWATT
- Склад
- 9,616
- In Stock ：
- 9,616
Запросить цену(RFQ)
- * Полное имя:
- * Компания:
- * Электронная почта:
- Телефон:
- Комментарий:
- * Количество:
- Производитель :
- Компания STMicroelectronics
- Категория продукта :
- Аудио усилители
- :
- 25-Flexiwatt (Vertical)
- :
- Active
- :
- 8V ~ 18V
- :
- Mute, Short-Circuit and Thermal Protection, Standby
- :
- -
- :
- 41W x 4 @ 4Ohm
- :
- Through Hole
- :
- 4-Channel (Quad)
- :
- 25-Flexiwatt (Formed Leads)
- :
- Class AB
- Технические данные
- TDA7388
TDA7388 — это четырехканальный аудиоусилитель, предназначенный для использования в автомобильных аудиосистемах. Этот усилитель известен своей высокой эффективностью, низким уровнем искажений и надежной защитой от короткого замыкания.

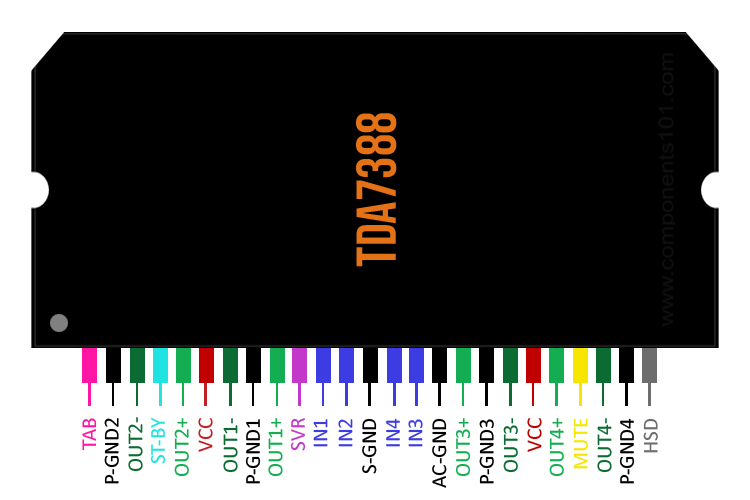

Распиновка TDA7388
Устройство включает в себя различные контакты для управления его функциями:
IN1, IN2, IN3, IN4 — аудиовходные контакты для четырех каналов.
-IN1, -IN2, -IN3, -IN4 — контакты для подключения отрицательных аудиосигналов.
STBY (Standby) — контакт управления режимом ожидания. При заземлении активируется режим ожидания, при подаче высокого уровня напряжения устройство начинает работу.
MUTE — контакт для управления режимом беззвучия. Заземление этого контакта приводит к отключению звука, при подаче высокого напряжения звук восстанавливается.
OUT1, OUT2, OUT3, OUT4 — выходные контакты для подключения к динамикам.
FILT и BP — контакты для подключения внешних конденсаторов для реализации фильтрации сигналов.
BOOT — контакт для подключения внешнего конденсатора, необходимого для инициализации устройства.
VCC и GND — контакты питания и земли.
TDA7388 Характеристики
Этот усилитель обладает следующими ключевыми характеристиками:
Четыре канала с BTL-выходом, что позволяет подключать до четырех динамиков.
Максимальная выходная мощность составляет 41 Вт на канал при нагрузке 4 Ом или 25 Вт при нагрузке 8 Ом.
Низкий уровень искажений даже при максимальной мощности.
Широкий диапазон рабочих напряжений от 9 до 18 В.
Низкое потребление энергии в режиме ожидания.
Встроенная защита от перегрева и короткого замыкания, обеспечивающая долговечность и надежность устройства.
Использование TDA7388 в вашей автомобильной аудиосистеме гарантирует высокое качество звука с минимальными искажениями и высокой надежностью работы. Этот усилитель идеально подходит для создания мощной и качественной аудиосистемы в вашем автомобиле.
усилитель на tda7388
TDA7388 — это четырехканальный аудиоусилитель, который используется для подключения четырех динамиков, обеспечивая высококачественный звук в автомобильных аудиосистемах. Этот усилитель особенно ценится за свою способность подавлять помехи и за контроль включения/выключения устройства.

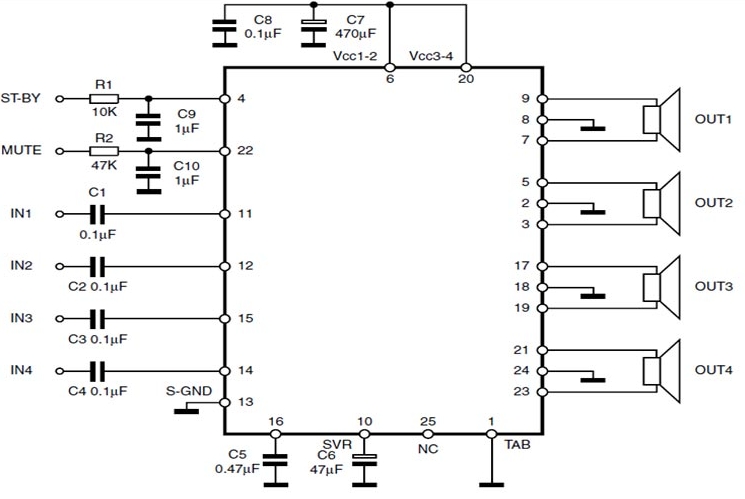

Усилитель на микросхеме TDA7388
В устройстве применяется конденсатор SVR с минимально рекомендуемым значением 10 мкФ, который подключается к выводу 10 для подавления пульсаций и управления последовательностью включения/выключения. Микросхема TDA7388 имеет два режима работы: режим ожидания и режим отключения звука (mute). Управление этими режимами осуществляется прямым подключением к источнику питания Vs. Для управления выводами Muting и Standby можно использовать обычные транзисторы малой мощности в случае отсутствия истинных CMOS-портов и микропроцессоров.
Особенности распиновки и настройки
Вывод 22 предназначен для режима отключения звука. В нормальных условиях через этот вывод протекает ток 10 мкА, что позволяет подключить максимальное сопротивление серии подавления звука (R2) до 70 кОм. Это сопротивление достаточно высоко для использования относительно маленького конденсатора отключения звука около 1 мкФ. Если сопротивление превышает рекомендуемое значение, напряжение на выводе 22 может превысить пороговое значение в 1,5 В, что не позволит выключить режим отключения звука при его активации.
Для обеспечения плавного перехода без щелчков, временная константа на выводе режима ожидания устанавливается таким образом, чтобы была медленнее 2,5 В/мс. Это помогает избежать звуковых помех при переключении режимов работы усилителя.
Использование усилителя на микросхеме TDA7388 в вашей аудиосистеме позволит достигнуть высокой производительности звука с минимальными искажениями, обеспечивая надежность и долговечность устройства.
