NE555P

NE555P описание

NE555P — это интегральная схема, широко известная своей точностью и надежностью в создании временных задержек и осцилляций. Этот компонент идеально подходит для использования в самых разнообразных приложениях, от бытовой электроники до промышленных систем.

Описание ne555p и его функциональные возможности

Режимы работы: NE555P может работать в нескольких режимах, включая задержку времени и генерацию непрерывных колебаний. В зависимости от подключения внешних резисторов и конденсаторов, пользователи могут настроить частоту и длительность импульсов, что делает его исключительно гибким в использовании.

Управление через внешние элементы: Частота и длительность импульсов контролируются двумя внешними резисторами и одним конденсатором, что обеспечивает простоту настройки и точность параметров.

Настройка уровней срабатывания и сброса: NE555P позволяет изменять уровни срабатывания и сброса через внешний контрольный терминал, что предоставляет дополнительные возможности для кастомизации работы устройства.

Возможности выходного сигнала: Выходная стадия способна подавать или потреблять ток до 200 мА, что позволяет управлять различными нагрузками, включая светодиоды и реле.

Широкий диапазон напряжений: Интегральная схема работает в диапазоне от 5 до 15 вольт, что делает ее совместимой как с TTL-логикой, так и с другими видами электронных устройств.

Эти универсальные характеристики делают NE555P незаменимым элементом в арсенале любого разработчика электронных систем. Благодаря его функциональности и надежности, он остается в числе самых популярных таймеров на рынке.

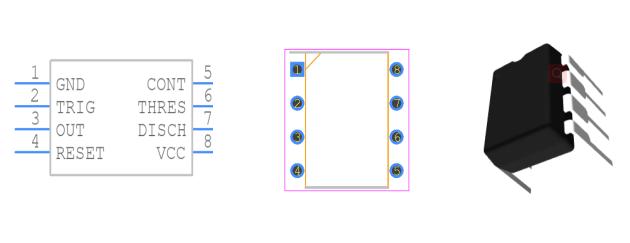

NE555p распиновка

GND (нога 1): Подключается к нулевому потенциалу (0V).

Trigger (нога 2): Активирует выходной сигнал при понижении напряжения до 1/3 от напряжения питания. Имеет высокий импеданс (около 10 МОм) и низкий ток срабатывания (около 1 мкА).

OUTPUT (нога 3): Выводит высокий уровень напряжения, близкий к уровню питания, и может обеспечивать ток до 200 мА. В низком состоянии напряжение на выходе немного выше 0V (около 0.5V).

RESET (нога 4): Обычно подключается к высокому уровню через резистор на 100 кОм. Для сброса микросхемы напряжение должно быть снижено ниже 0.8V.

CONTROL VOLTAGE (нога 5): Этот вывод часто соединяют с землей через конденсатор от 0.01 мкФ до 0.1 мкФ для устранения внешних помех. Подача напряжения на этот вывод изменяет тайминги RC-цепи, что позволяет регулировать частоту генерации сигнала.

THRESHOLD (нога 6): Отслеживает достижение 2/3 напряжения питания для отключения микросхемы. Высокий импеданс (около 10 МОм) и низкий ток срабатывания (примерно 1 мкА).

DISCHARGE (нога 7): Становится активной (низкий уровень), когда нога 6 достигает 2/3 напряжения питания, и нога 2 находится на высоком уровне. В противном случае поддерживает высокий уровень.

+VCC (нога 8): Подключается к положительному полюсу источника питания.

NE555p применение

NE555p применение охватывает широкий спектр электронных устройств, включая:

Электронные часы: Используя NE555P, можно настроить частоту и скважность выходных сигналов, что позволяет использовать его в механизмах электронных часов для точного измерения времени.

Электронные игры: NE555P способен генерировать различные типы импульсных сигналов, обеспечивая звуковые и световые эффекты в играх.

LED-фонарики: Для создания высокочастотных прямоугольных сигналов, которые могут управлять миганием светодиодов, NE555P является идеальным решением.

Электронные переключатели питания: Схема на базе NE555P может управлять включением и выключением питания в ответ на внешние сигналы, что находит применение в управлении электропитанием устройств.

Электрические игрушки: NE555P может генерировать разнообразные пульсации для управления движением и звуком электрических игрушек, делая игровой процесс более интерактивным и веселым.

Благодаря этим преимуществам и широкому спектру применений, NE555P является важным компонентом в арсенале разработчиков электронных устройств и систем. Его функциональность и надежность делают эту микросхему незаменимой в современной электронике.
