Комплексное введение в Si53306

1 цепь, 725 МГц, 1:4, тактовый буфер QUAD SI53306 16-VFQFN, открытая площадка

Si53306 входит в семейство разветвленных буферов универсального/любого формата Si5330x и идеально подходит для распределения тактовой частоты (минимум 1 МГц) и резервных приложений тактовой синхронизации. В этом посте вы узнаете его техническое описание, функции, распиновку и более подробную информацию о Si53306.

Каталог

Si53306 Распиновка

Si53306 Модель САПР

Si53306 Основные характеристики

Si53306 Блок-схема

Si53306 Функциональная производительность

Пакет Si53306

Технические характеристики

Детали с похожими характеристиками

Заключение

Техническое описание в формате PDF

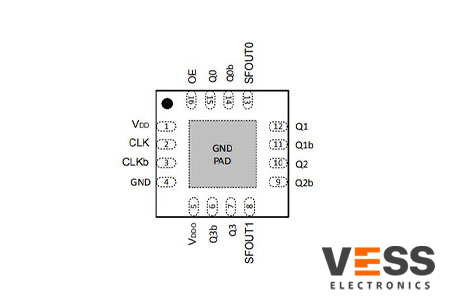

Si53306 Распиновка

Si53306 Распиновка

Si53306 Модель САПР

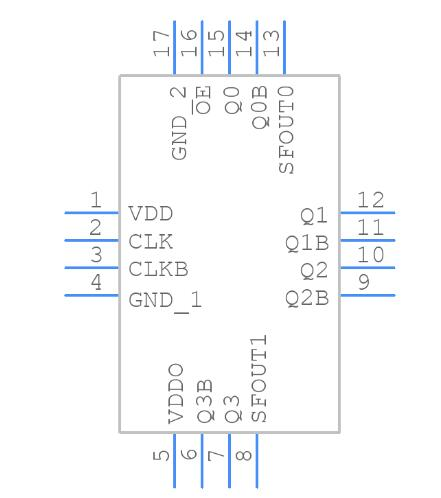

Si53306 Символ

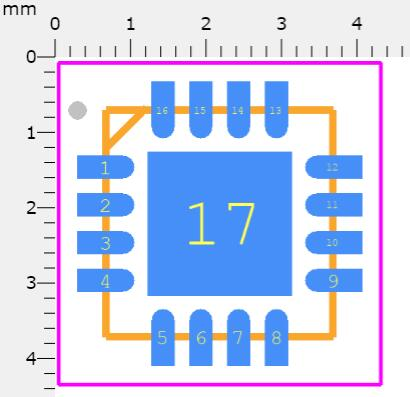

Si53306 След

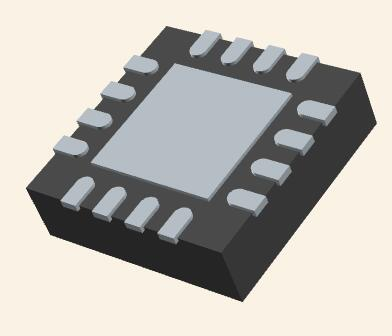

Си53306 3D модель

Si53306 Основные характеристики

• Сверхнизкий аддитивный джиттер: среднеквадратичное значение 50 фс.

• Встроенные LDO для высокой производительности PSRR

• До 10 выходов

• Входы любого формата (LVPECL, LVPECL с низким энергопотреблением, LVDS, CML, HCSL, LVCMOS)

• Широкий частотный диапазон

• Опция включения выхода

• Несколько вариантов конфигурации

• Опция «Двойной банк»

-2:1 Работа входного мультиплексора

-Включение синхронного вывода

• Потеря сигнала (LOS) контролирует потерю входного тактового сигнала.

• Деление выходной тактовой частоты: /1, /2, /4

• Соответствует RoHS, не содержит свинца

• Диапазон температур: от –40 до +85 °C.

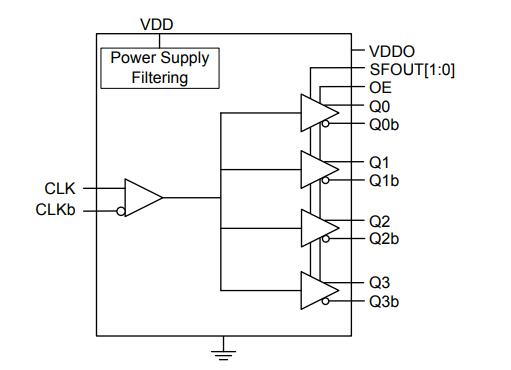

Si53306 Блок-схема

Si53306 Блок-схема

Si53306 Функциональная производительность

Семейство универсальных буферов любого формата Si5330x с низким джиттером и низкой асимметрией принимает наиболее распространенные входные дифференциальные сигналы или LVCMOS-сигналы. Эти устройства доступны в нескольких конфигурациях, адаптированных для конечного применения.

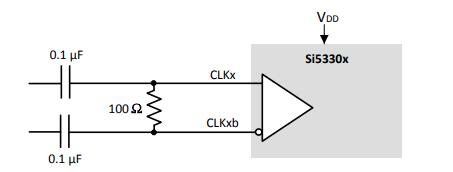

Si53306 Дифференциальная (HCSL, LVPECL, маломощная LVPECL, LVDS, CML) входная нагрузка по переменному току

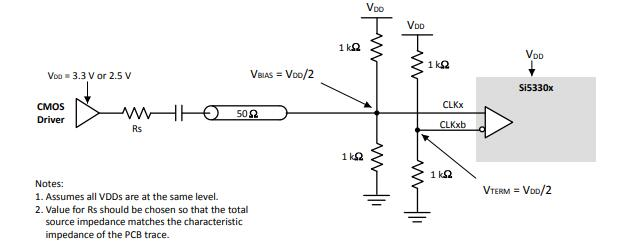

Si53306 Несимметричная входная нагрузка со связью по переменному току (LVCMOS)

Si53306 Несимметричная входная нагрузка со связью по постоянному току (LVCMOS)

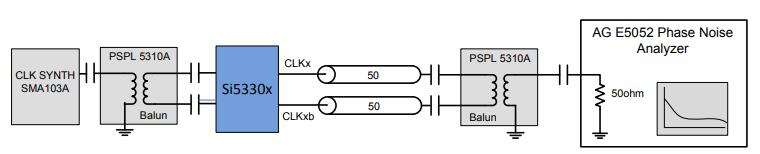

Si53306 Метод дифференциального измерения с использованием балуна

На каждом из графиков фазового шума значения «Джиттер источника», «Общий джиттер SE» и «Общий дифференциальный джиттер» накладываются на одну и ту же диаграмму.

• Джиттер источника — эталонный фазовый шум тактового сигнала (измеряется несимметрично на PNA).

• Общий джиттер (SE) — комбинированный фазовый шум источника и тактового буфера, измеренный как несимметричный выходной сигнал анализатора фазового шума и интегрированный в диапазоне от 12 кГц до 20 МГц.

• Общий джиттер (Diff) — совокупный фазовый шум источника и тактового буфера, измеренный как дифференциальный выходной сигнал анализатора фазового шума и интегрированный в диапазоне от 12 кГц до 20 МГц. Дифференциальное измерение, как показано на каждом рисунке, производится с использованием симметрирующего устройства.

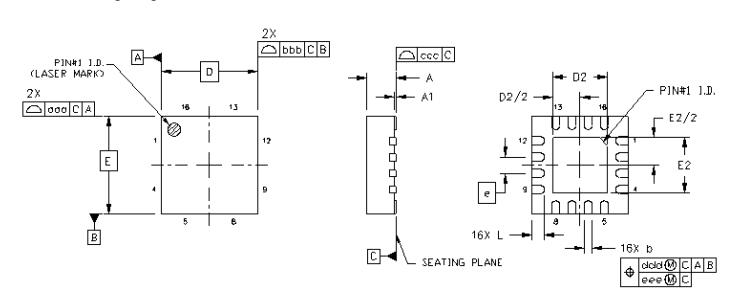

Пакет Si53306

Пакет Si53306

Технические характеристики

Технические характеристики, атрибуты, параметры и детали Silicon Labs SI53306-B-GMR, аналогичные характеристикам Silicon Labs SI53306-B-GMR.

Тип	Параметр
Время выполнения заказа на заводе	6 недель	Устанавливать	Поверхностный монтаж
Тип монтажа	Поверхностный монтаж	Пакет/кейс	16-VFQFN Открытая колодка
Количество контактов	16	Рабочая Температура	-40°К~85°К
Упаковка	Лента и катушка (TR)	Опубликовано	1997 год
Код JESD-609	е3	Статус детали	Активный
Уровень чувствительности к влаге (MSL)	2 (1 год)	Количество окончаний	16
Тип	Fanout Buffer (распределение), переводчик	Терминал отделки	Матовый олово (Sn)
Подкатегория	Драйверы часов	Напряжение питания	1,71 В~3,63 В
Положение терминала	КВАД	Терминальная форма	НЕТ ЛИДЕСА
Терминал Питч	0,5 мм	Базовый номер детали	СИ53306
Выход	ХМЛ, HCSL, LVCMOS, LVDS, LVPECL	Статус квалификации	Неквалифицированный
Количество цепей	1	Номинальный ток питания	55 мА
Ток покоя	100 мА	Частота (макс.)	725 МГц
Логическая функция	Переводчик	Вход	ХМЛ, HCSL, LVCMOS, LVDS, LVPECL
Соотношение – Вход:Выход	1:04	Дифференциал — Вход:Выход	Да/Да
Опора Delay@Nom-Sup	0,825 нс	Статус RoHS	Соответствует RoHS

Заключение
