ТТА1943 ПРОТИВ. 2SA1943 Как отличить?

PNP 150°C TJ 5 мкА ICBO 1 Элементы TO-3PL Трубка со сквозным отверстием

Силовой транзистор TTA1943 PNP — это новая и улучшенная версия знаменитого силового транзистора 2SA1943. В этом посте будет раскрыта разница между TTA1943 и 2SA1943 со многих точек зрения, таких как распиновка, приложения, функции, таблица данных и другие подробности.

Каталог

ТТА1943 ПРОТИВ. 2SA1943 Распиновка

Обзор

ТТА1943 ПРОТИВ. 2SA1943 Основное отличие

ТТА1943 ПРОТИВ. 2SA1943 Приложения

ТТА1943 ПРОТИВ. Пакет 2SA1943

Технические характеристики

Детали с похожими характеристиками

ТТА1943 ПРОТИВ. 2SA1943 Технический паспорт

ТТА1943 ПРОТИВ. 2SA1943 Заключение

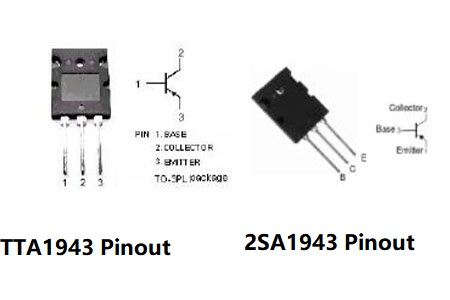

ТТА1943 ПРОТИВ. 2SA1943 Распиновка

ТТА1943 ПРОТИВ. 2SA1943 Распиновка

Распиновка обоих транзисторов аналогична; начиная слева: база, коллектор и эмиттер.

Обзор

Силовой транзистор TTA1943 PNP представляет собой более новый и улучшенный вариант известного силового транзистора 2SA1943 . Это означает, что он заменил значительно более дорогой силовой транзистор , используемый в электротехнических изделиях, таких как телевизоры и аудиоусилители, с точки зрения качества.

TTA1943 — силовой PNP-транзистор, который обычно используется в усилителях звуковой частоты и мощных аудиосистемах. Он был создан компанией TOSHIBA в ЯПОНИИ и быстро стал популярным силовым транзистором. Его аналогом является силовой NPN-транзистор TTS2500 .

ТТА1943 ПРОТИВ. 2SA1943 Основное отличие

Части	ТТА1943	2СА1943
Расходы	Более дешевый	Более дорогой
Упаковка	ТО-3П	ТО-264
Производитель	Тошиба (Япония)	Кто-нибудь из Японии и Китая
Коэффициент усиления постоянного тока (мин.)	80	55
Выходная емкость коллектора	240 пФ	360 пФ

TTA1943 и 2SA1943 различаются в первую очередь усилением постоянного тока и выходной емкостью коллектора. TTA1943 и 2SA1943 имеют минимальные hFE 80 и 55 соответственно. TTA1943 и 2SA1943 имеют COB 240 пФ и 360 пФ соответственно.

ТТА1943 ПРОТИВ. 2SA1943 Приложения

Приложения ТТА1943

·Импульсные источники питания (SMPS)

·Реле

·Используется с дополнительным транзистором в двухтактной конфигурации.

·Источник питания

·Переключение нагрузки с высоким номинальным током

·Усилители мощности

·Инверторы

·Конвертеры

·Цепи управления питанием

·Преобразователи постоянного тока в переменный

2SA1943 Приложения

·Высококачественный усилитель аудиовыхода

·Усилитель мощности общего назначения

ТТА1943 ПРОТИВ. Пакет 2SA1943

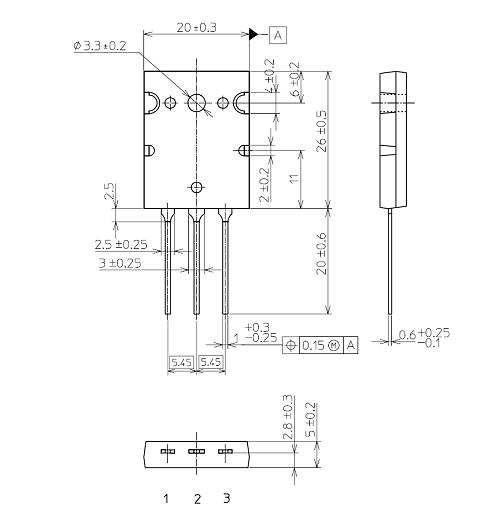

Пакет ТТА1943

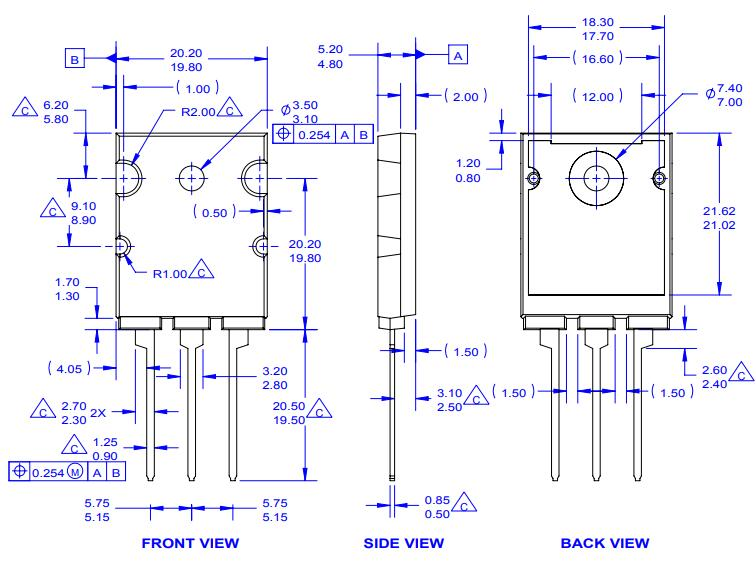

Пакет 2SA1943

Он поставляется только в корпусах ТО-3П, тогда как 2SA1943 поставляется в корпусах ТО-3П и ТО-264.

Технические характеристики

Технические характеристики, атрибуты, параметры и детали Toshiba Semiconductor and Storage TTA1943(Q) со спецификациями, аналогичными характеристикам Toshiba Semiconductor and Storage TTA1943(Q).

Тип	Параметр	Время выполнения заказа на заводе	16 недель
Устанавливать	Сквозное отверстие	Тип монтажа	Сквозное отверстие
Пакет/кейс	ТО-3ПЛ	Количество контактов	3
Рабочая Температура	150°С, ТДж	Упаковка	Трубка
Опубликовано	2009 год	Статус детали	Активный
Уровень чувствительности к влаге (MSL)	1 (без ограничений)	Максимальная рассеиваемая мощность	150 Вт
Частота	30 МГц	Количество элементов	1
Конфигурация элемента	Одинокий	Рассеяние мощности	150 Вт
Продукт увеличения пропускной способности	30 МГц	Тип транзистора	ПНП
Напряжение коллектор-эмиттер (VCEO)	230В	Макс. ток коллектора	15А
Коэффициент усиления постоянного тока (hFE) (мин) @ Ic, Vce	80 @ 1А 5В	Ток-отсечка коллектора (макс.)	5 мкА ИКБО
Насыщение Vce (макс.) @ Ib, Ic	3 В при 800 мА, 8 А	Напряжение пробоя коллектор-эмиттер	230В
Напряжение насыщения коллектор-эмиттер	-3В	Базовое напряжение коллектора (VCBO)	230В
Базовое напряжение эмиттера (VEBO)	-5В	hFE Мин.	80
Высота	26 мм	Длина	20,5 мм
Ширина	5,2 мм	Радиационная закалка	Нет
Статус RoHS	Соответствует RoHS

ТТА1943 ПРОТИВ. 2SA1943 Заключение

Более новым и совершенным силовым транзистором 2SA1943 является TOSHIBA TTA1943 . Устройство ТТ более доступно по цене, чем его предшественник, и имеет лучшие характеристики. Он также поставляется в упаковке ТО-3П. Когда вы решаете, покупать или нет, это, несомненно, лучший вариант из двух! Новые транзисторы ТТ исключительно долговечны и, согласно лабораторным испытаниям, могут выдерживать экстремально высокие температуры.
