Оптопара PC817: техническое описание, схема и эквиваленты

В этой статье представлен базовый обзор оптопары PC817, включая описания ее контактов, функции и характеристики, альтернативные продукты и т. д., чтобы помочь вам быстро понять, что такое ADS1115.

Каталог

PC817 Описание

Особенности ПК817

Приложения PC817

Распиновка PC817

PC817 Эквиваленты

PC817 Альтернативы

Технические характеристики

Схема PC817

PC817 Производитель

Где использовать PC817

Как использовать PC817

Как безопасно долго использовать PC817 в цепи

Пакет PC817

Техническое описание в формате PDF

Детали с похожими характеристиками

PC817 Описание

PC817 состоит из светодиода, излучающего диод , и фототранзистора. Они оптически связаны друг с другом. Электрический сигнал передается оптически между входной и выходной сторонами без физического соединения между двумя сторонами. ИК-схему можно спроектировать вручную, но у нас есть полностью готовая небольшая встроенная микросхема, известная как оптопара PC817. Оптопара PC817 имеет небольшие размеры и поставляется в нескольких упаковках.

Особенности ПК817

·Прямое напряжение входного диода: 1,25 В

·Напряжение коллектор-эмиттер: 80 В (макс.)

·Ток коллектора: 50 мА (макс.)

·Частота среза: 80 кГц

·Время подъема: 18 мкс

·Время падения: 18 мкс

·Доступен в виде 4-контактного разъема DIP через отверстие, а также в корпусе SMT.

Приложения PC817

·Цепи электрической изоляции

·Схемы переключения ввода-вывода микроконтроллера

·Изоляция сигнала

·Схемы шумовой связи

·Изоляция цифровых цепей от аналоговых

·Управление мощностью переменного/постоянного тока

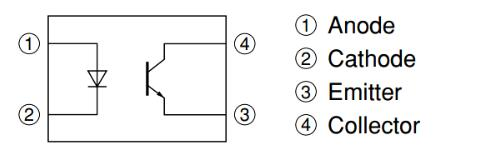

Распиновка PC817

Пин код	Имя контакта	Описание
1	Анод	Анодный вывод ИК-светодиода. Подключен к логическому входу
2	катод	Катодный вывод ИК-светодиода. Подключен к земле
3	Эмиттер	Эмиттерный вывод транзистора. Подключено к земле
4	Коллектор	Коллекторный вывод транзистора. Обеспечивает логический вывод

PC817 Эквиваленты

Заменой и эквивалентом оптопары PC817 являются PC816 , PC123 , TLP621 , TLP321 , TLP421 , PC17K1 , H11A817 , SFH615A , PS2501-1 , PS2561-1 , PS2571-1 , LTV-816, LTV-817(-V), LTV123. , ЛТВ-610 К1010, К817П, СФХ615А

PC817 Альтернативы

MOC3021 (триак с нулевым пересечением), MOC3041 (триак с ненулевым пересечением), FOD3180 (высокоскоростной МОП-транзистор), MCT2E, 4N25

Технические характеристики

Технические характеристики, характеристики, параметры и детали Sharp Microelectronics PC817X, аналогичные характеристикам Sharp Microelectronics PC817X.

Тип	Параметр
Устанавливать	Сквозное отверстие	Тип монтажа	Сквозное отверстие
Пакет/кейс	4-DIP (0,300, 7,62 мм)	Количество контактов	4
Рабочая Температура	-30°К~100°К	Упаковка	Трубка
Опубликовано	2003 г.	Код JESD-609	е0
Статус детали	Устаревший	Уровень чувствительности к влаге (MSL)	1 (без ограничений)
Терминал отделки	Олово/Свинец (Sn/Pb)	Максимальная рассеиваемая мощность	200мВт
Утверждающее агентство	UL	Напряжение – изоляция	5000 В (среднеквадратичное значение)
Выходное напряжение	80В	Тип выхода	Транзистор
Количество элементов	1	Конфигурация	ОДИНОКИЙ
Рассеяние мощности	200мВт	Напряжение — прямое (Vf) (тип.)	1,2 В
Тип ввода	ОКРУГ КОЛУМБИЯ	Прямой ток	50 мА
Выходной ток на канал	50 мА	Время нарастания	18 мкс
Осень (тип.)	18 мкс	Напряжение коллектор-эмиттер (VCEO)	80В
Макс. ток коллектора	50 мА	Напряжение пробоя коллектор-эмиттер	35В
Время подъема/спада (типичное)	4 мкс 3 мкс	Обратное напряжение пробоя	6В
Максимальный входной ток	50 мА	Напряжение насыщения коллектор-эмиттер	200 мВ
Максимальное напряжение пробоя	35В	Текущий коэффициент передачи (мин.)	50% при 5 мА
Текущий коэффициент передачи (макс.)	600% при 5 мА	ДОСТИГНУТЬ СВХК	Да
Радиационная закалка	Нет	Статус RoHS	Не соответствует требованиям RoHS
Без свинца	Содержит свинец

Схема PC817

·Принципиальная электрическая схема

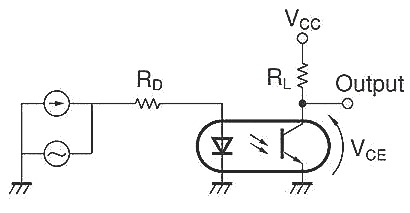

Схема схемы приведена ниже.

Схема совершенно проста, но сопротивление обеспечит защиту на входе при ВЫСОКИХ напряжениях. Оптопара — это всего лишь небольшая схема инфракрасного приемника и передатчика, но ее внешнее изготовление с использованием ИК-передатчика и приемника вызывает множество проблем.

1. Сначала изготавливаемая вручную схема имеет больший размер, затем в случае ИК-приемных устройств на схему ИК-передатчика автопары или приемника могут влиять другие ИК-сигналы.

2. закрытая коммуникация защищает его от многих факторов, особенно от температуры.

3. Оптопара, изготовленная вручную, имеет более низкий уровень рабочего напряжения по сравнению с этим PC817.

·Схема тестирования времени отклика

·Схема тестирования частотной характеристики

PC817 Производитель

Американская компания Sharp Microelectronics (SMA) выводит на рынок инновационные ЖК-дисплеи, оптоэлектронику, память, формирователи изображений и радиочастотные компоненты. Ведущие мировые производители потребительских и бизнес-технологий обращаются к SMA за продуктами, опытом и всемирной поддержкой, которые им необходимы, чтобы воплотить свои идеи в реальность. SMA в Камасе, штат Вашингтон, является подразделением продаж и маркетинга микроэлектроники корпорации Sharp Electronics, дочерней компании Sharp Corporation.

Где использовать PC817

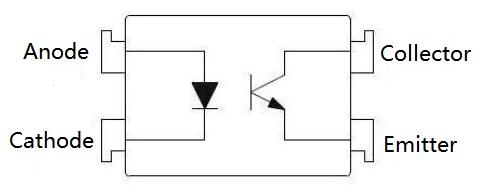

Оптопара PC817 имеет транзистор, управляемый на основе света (фотона). Итак, эта микросхема в основном имеет ИК (инфракрасный) светодиод и фототранзистор. Когда на ИК-светодиод подается питание, свет от него падает на транзистор и проводит его. Расположение и распиновка ИК-светодиода и фототранзистора показаны ниже.

Эта микросхема используется для обеспечения электрической изоляции между двумя цепями: одна часть цепи подключена к ИК-светодиоду, а другая часть подключена к фототранзистору. Цифровой сигнал, подаваемый на ИК-светодиод, будет отражаться на транзисторе, но между ними не будет жесткого электрического соединения. Это пригодится при попытке изолировать шумный сигнал от вашей цифровой электроники. Поэтому, если вы ищете микросхему для обеспечения оптической изоляции в вашей схеме, эта микросхема может стать для вас правильным выбором.

Как использовать PC817

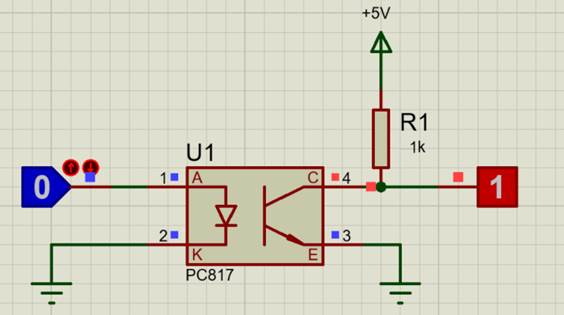

Использовать микросхему PC817 довольно просто, нам просто нужно соединить анодный вывод ИК-светодиода (вывод 1) с логическим входом, который необходимо изолировать, а катод (вывод 2) ИК-индикатора заземлить. Затем подтяните вывод коллектора транзистора резистором ( здесь я использовал 1К) и подключите вывод коллектора к выходу нужной вам логической схемы. Эмиттер (вывод 4) заземлен.

Теперь, когда на логическом входе низкий уровень, ИК-светодиод не проводит ток, и, следовательно, транзистор также находится в выключенном состоянии. Поэтому логический выход остается высоким, это высокое напряжение можно установить произвольно до 30 В (напряжение коллектор-эмиттер), здесь я использовал +5 В. Подтягивающий резистор 1 кОм действует как нагрузочный резистор. Но когда на логический вход подается высокий уровень, это высокое напряжение должно составлять не менее 1,25 В (прямое напряжение диода), ИК-светодиод будет проводить ток и, следовательно, фототранзистор также включится. Это замыкает коллектор и эмиттер, и, таким образом, выходное напряжение логики становится равным нулю.

Таким образом, логический вход отражается на логическом выходе, сохраняя при этом изоляцию между ними. Полную работу также можно понять из приведенного выше GIF-файла. Еще одним важным параметром, который следует учитывать при использовании оптопары, является время нарастания (tr) и время спада (tf). Выход не станет высоким, если входная логика станет низкой, и наоборот.

Форма сигнала ниже показывает время, необходимое выходному сигналу для перехода из одного состояния в другое. Для PC817 время нарастания (TPDHL) и время спада (TPDLH) составляют 18 мкс.

Как безопасно долго использовать PC817 в цепи

Для безопасной длительной эксплуатации оптопары PC817 в вашей схеме рекомендуется всегда поддерживать номиналы ниже абсолютного максимального значения. Не подключайте нагрузку более 50 мА. Внутренний ИК-светодиод можно получить так же, как и любой другой обычный светодиод, с токоограничивающим резистором, поэтому всегда используйте токоограничивающий резистор на выводе 1 оптопары, который является анодом или положительным полюсом ИК-светодиода. приколоть. Не используйте устройство при температуре ниже -30°С и выше 100°С и всегда храните его при температуре выше -55°С и ниже 125°С.

Пакет PC817

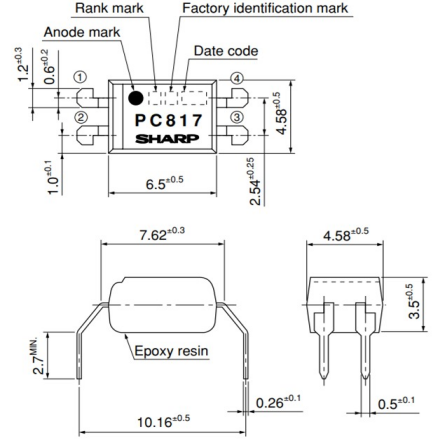

Сквозное отверстие [например, PC817X]

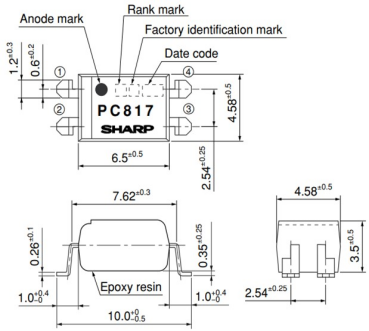

Выводная форма SMT Gullwing [ex.PC817XI]

Широкий выводной наконечник со сквозным отверстием [например, PC817XF]

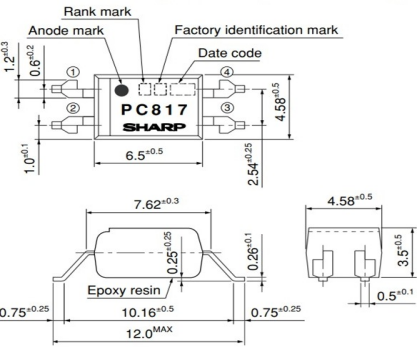

Широкий выводной вывод типа «крыло чайки» для поверхностного монтажа [ex.PC817XFP]

Часто задаваемые вопросы

Что такое PC817?

PC817 — оптоизолятор, состоящий из инфракрасного диода и фототранзистора. В электрических цепях мы используем в основном фильтры для удаления шума. Схема на основе конденсатора и резистора всегда удаляет шум из входящего сигнала, но номинал конденсатора и резистора всегда зависит от входящего сигнала.

Что такое EL817?

Каждое устройство серии EL817 состоит из инфракрасных диодов, оптически связанных с фототранзисторным детектором.

Каково назначение оптопары?

При правильном использовании оптопара может эффективно: Удалить электрические помехи из сигналов. Изолируйте низковольтные устройства от высоковольтных цепей. Позволяет использовать небольшие цифровые сигналы для управления большими переменными напряжениями.

Каковы 4 типа оптронов?

Оптопары доступны в четырех основных типах, каждый из которых имеет источник инфракрасного светодиода, но с разными светочувствительными устройствами. Четыре оптрона называются: фототранзистор, фотодарлингтон, фототиристор и фотосимистор.

В чем разница между реле и оптопарой?

В качестве выходного интерфейса используется реле. Это адаптация напряжения, позволяющая увеличить мощность. Силовая оптопара используется, когда важно количество операций.
