Балансировщик аккумуляторов LTC3305IFE#PBF: распиновка, характеристики и техническое описание [FAQ и видео]

-40°C~125°C ИС управления аккумулятором TJ LTC3305 38 контактов 1–4-элементный свинцово-кислотный 38-TFSOP (ширина 0,173, 4,40 мм) Открытая площадка

LTC3305 балансирует до 4 свинцово-кислотных аккумуляторов, соединенных последовательно. Он предназначен для использования в сочетании с уже имеющимся отдельным зарядным устройством как часть высокопроизводительной аккумуляторной системы. В этой статье систематически будет представлен LTC3305IFE#PBF, начиная с его функций, распиновки, технических характеристик, приложений, включая техническое описание LTC3305IFE#PBF и многое другое. Кроме того, на складе имеется огромный ассортимент полупроводников, конденсаторов, резисторов и ИС. Добро пожаловать RFQ.

Каталог

Распиновка LTC3305IFE#PBF

LTC3305IFE#PBF CAD-модели

LTC3305IFE#PBF Описание

Особенности LTC3305IFE#PBF

Технические характеристики

Функциональная блок-схема LTC3305IFE#PBF

Детали с похожими характеристиками

LTC3305IFE#PBF Приложения

LTC3305IFE#PBF с использованием предупреждения

LTC3305IFE#PBF Пакет

LTC3305IFE#PBF Рекомендуемая схема расположения контактных площадок

LTC3305IFE#PBF Производитель

Техническое описание в формате PDF

Распиновка LTC3305IFE#PBF

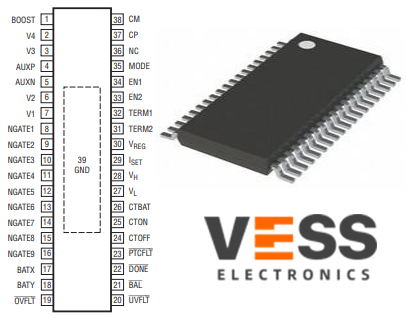

На следующем рисунке представлена схема распиновки LTC3305IFE#PBF.

Распиновка

LTC3305IFE#PBF CAD-модели

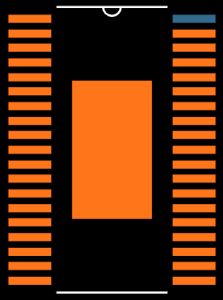

Ниже приведен след LTC3305IFE#PBF.

След

LTC3305IFE#PBF Описание

В LTC3305 используется вспомогательная батарея или альтернативный аккумулятор для передачи заряда к каждой отдельной батарее в стеке или от нее. Вывод режима обеспечивает два режима работы: режим таймера и непрерывный режим. В режиме таймера после завершения операции балансировки LTC3305 переходит в состояние низкого энергопотребления на запрограммированное время, а затем периодически выполняет балансировку батарей. В непрерывном режиме операция балансировки продолжается даже после того, как батареи сбалансированы до запрограммированного напряжения завершения. LTC3305 доступен в термически улучшенном 38-выводном корпусе TSSOP .

В этой статье представлен базовый обзор балансировщика аккумуляторов LTC3305IFE#PBF , включая описания его контактов, функции, характеристики и т. д., которые помогут вам быстро понять, что такое LTC3305IFE#PBF .

Особенности LTC3305IFE#PBF

● Одна микросхема балансирует до четырех последовательно соединенных свинцово-кислотных батарей напряжением 12 В.

● Все конструкции NFET

● Возможность штабелирования для балансировки аккумуляторных блоков больших серий.

● Автономная операция балансировки: не требуется внешний микропроцессор или дополнительная схема управления.

● Балансирующий ток ограничивается внешним термистором PTC.

● Непрерывный режим и режим таймера.

● Программируемые пороги неисправности UV и OV.

● Программируемое время завершения и напряжение завершения.

● 38-выводной корпус TSSOP с термическим усилением.

Технические характеристики

Технические характеристики, атрибуты, параметры и детали Linear Technology/Analog Devices LTC3305IFE#PBF, аналогичные характеристикам Linear Technology/Analog Devices LTC3305IFE#PBF.

Тип	Параметр
Статус жизненного цикла	ПРОИЗВОДСТВО (Последнее обновление: 1 месяц назад)	Время выполнения заказа на заводе	10 недель
Тип монтажа	Поверхностный монтаж	Пакет/кейс	38-TFSOP (ширина 0,173, 4,40 мм) Открытая колодка
Количество контактов	38	Рабочая Температура	-40°C~125°C ТДж
Упаковка	Трубка	Опубликовано	2015 год
Статус детали	Активный	Уровень чувствительности к влаге (MSL)	1 (без ограничений)
Базовый номер детали	LTC3305	Функция	Балансир батареи
Максимальное напряжение питания	64В	Выходной ток	10А
Защита от неисправностей	Перегрузка по току, перегрев	Химия батареи	Свинцово-кислотные
Количество ячеек	1 ~ 4	ДОСТИГНУТЬ СВХК	Нет СВХК
Статус RoHS	Соответствует ROHS3

Функциональная блок-схема LTC3305IFE#PBF

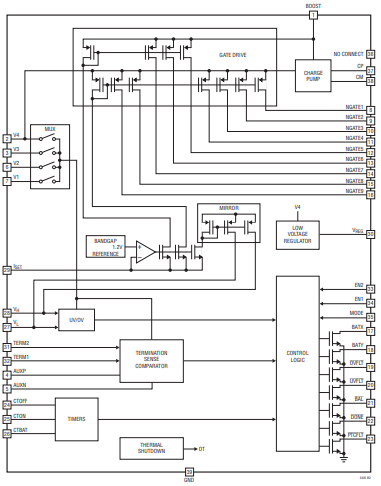

Ниже представлена блок-схема LTC3305IFE#PBF.

Блок-схема

LTC3305IFE#PBF Приложения

● Системы резервного копирования телекоммуникаций.

● Домашние системы резервного питания с батарейным питанием.

● Промышленные электромобили.

● Системы хранения энергии (ESS)

● Медицинское оборудование

LTC3305IFE#PBF с использованием предупреждения

Примечание. Пожалуйста, проверьте их параметры и конфигурацию контактов, прежде чем заменять их в вашей схеме.

LTC3305IFE#PBF Пакет

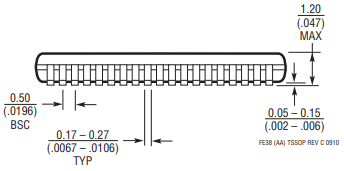

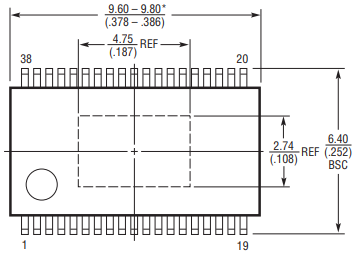

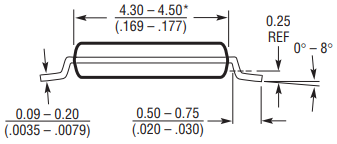

На следующих рисунках показан пакет LTC3305IFE#PBF.

Посмотреть А

Вид Б

Вид С

LTC3305IFE#PBF Рекомендуемая схема расположения контактных площадок

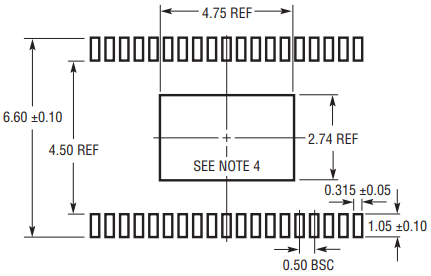

На следующей схеме показана рекомендуемая схема расположения паяных площадок для LTC3305IFE#PBF.

Рекомендуемая схема расположения паяльной площадки

LTC3305IFE#PBF Производитель

Корпорация Linear Technology , входящая в индекс S&P 500, уже три десятилетия разрабатывает, производит и продает широкую линейку высокопроизводительных аналоговых интегральных схем для крупных компаний по всему миру. Продукция компании обеспечивает важный мост между аналоговым миром и цифровой электроникой в коммуникационных, сетевых, промышленных, автомобильных, компьютерных, медицинских, контрольно-измерительных, потребительских, военных и аэрокосмических системах. Linear Technology производит системы управления питанием, преобразования данных, формирования сигналов, радиочастотные и интерфейсные микросхемы, подсистемы µModule и продукты для беспроводных сенсорных сетей.

Часто задаваемые вопросы

Сколько контактов у LTC3305IFE#PBF?

38 контактов.

Какова рабочая температура LTC3305IFE#PBF?

-40°C~125°C ТДж.

Нужна ли балансировка свинцово-кислотных аккумуляторов?

Без надлежащей защиты может произойти чрезмерный разряд свинцово-кислотных аккумуляторов и привести к преждевременному повреждению. Таким образом, для модуля свинцово-кислотной батареи требуется простая схема балансировки, чтобы продлить срок службы батареи и избежать возникновения перенапряжения или пониженного напряжения.

Что делает балансировщик аккумуляторов?

Роль балансировщика батареи состоит в том, чтобы сбалансировать напряжение батареи аккумуляторной батареи, сделать напряжение всех батарей одинаковым или одинаковым. Когда батарея заряжается или разряжается, все батареи могут достигать одинакового предельного напряжения зарядки или отключения разрядки. напряжение одновременно.

Нужна ли балансировка батареи?

Балансировка необходима только для пакетов, содержащих более одной ячейки последовательно. Параллельные ячейки будут естественным образом балансироваться, поскольку они напрямую соединены друг с другом, но группы параллельно соединенных ячеек, соединенных последовательно (параллельно-последовательная проводка), должны быть сбалансированы между группами ячеек.
