DRV8833 представляет собой двухканальный драйвер двигателя с Н-мостом и двумя двигателями постоянного тока или одним шаговым двигателем. В этой статье речь пойдет об особенностях, распиновке, применении и более подробной информации о DRV8833.

Каталог

Обзор DRV8833

Особенности DRV8833

Распиновка DRV8833

Технические характеристики

DRV8833 CAD-модель

Принципиальная схема DRV8833

DRV8833 Эквиваленты

Детали с похожими характеристиками

Как использовать DRV8833?

Приложения DRV8833

Обзор DRV8833

DRV8833 представляет собой двухканальный драйвер двигателя с Н-мостом и двумя двигателями постоянного тока или одним шаговым двигателем. Каждый выход имеет встроенное ограничение, а также защиту от перегрузки по току, перегрева, короткого замыкания и пониженного напряжения.

Особенности DRV8833

·Двойной драйвер двигателя с управлением по току H-моста

·Пиковый выходной ток 2А

·Выходы могут быть параллельны

·Диапазон питания от 2,7 В до 10,8 В

·Регулирование тока ШИМ

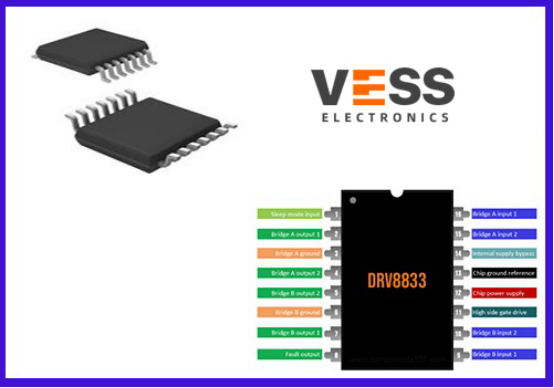

Распиновка DRV8833

Распиновка DRV8833

Пин код	Имя контакта	Контакт Описание
1	СПАТЬ	Вход спящего режима, активный высокий уровень
2	АВУТ1	Мост А, выход 1
3	АЙСЕН	Мост A, датчик заземления/тока
4	АВУТ2	Мост А, выход 2
5	БУТ2	Мост B, выход 2
6	БИСЕН	Датчик заземления/тока моста B
7	БУТ1	Мост B, выход 1
8	ВИНА	Выход неисправности, активный низкий уровень
9	БИН1	Мост B, вход 1
10	БИН2	Мост B, вход 2
11	ВКП	Высокий боковой привод ворот
12	ВМ	Чип питания
13	Земля	Опорное заземление чипа
14	ДВАДЦАТЬ	Внутренний байпас питания
15	AIN2	Мост А, вход 2
16	AIN1	Мост А, вход 1

Технические характеристики

Технические характеристики, атрибуты, параметры и детали Texas Instruments DRV8833PW, аналогичные характеристикам Texas Instruments DRV8833PW.

Тип	Параметр
Статус жизненного цикла	АКТИВНО (Последнее обновление: 5 дней назад)	Время выполнения заказа на заводе	6 недель
Тип монтажа	Поверхностный монтаж	Пакет/кейс	16-ТССОП (ширина 0,173, 4,40 мм)
Поверхностный монтаж	ДА	Количество контактов	16
Рабочая Температура	-40°C~150°C ТДж	Упаковка	Трубка
Код JESD-609	е4	Код Pbfree	да
Статус детали	Активный	Уровень чувствительности к влаге (MSL)	3 (168 часов)
Количество окончаний	16	Терминал отделки	Никель/Палладий/Золото (Ni/Pd/Au)
Приложения	Двигатели постоянного тока, общего назначения, соленоиды	Код HTS	8542.39.00.01
Подкатегория	Электроника управления движением	Технологии	НМОП
Напряжение питания	2,7 В~10,8 В	Положение терминала	ДВОЙНОЙ
Терминальная форма	КРЫЛО ЧАЙКИ	Пиковая температура оплавления (Цел)	260
Количество функций	1	Напряжение питания	5В
Время при пиковой температуре оплавления — макс. (с)	НЕ УКАЗАН	Базовый номер детали	ДРВ8833
Статус квалификации	Неквалифицированный	Максимальный выходной ток	2А
Напряжение питания-Макс (Vsup)	10,8 В	Источники питания	3/10 В
Минимальное напряжение питания (Vsup)	2,7 В	Интерфейс	ШИМ
Аналоговая микросхема — другой тип	КОНТРОЛЛЕР ЩЕТОЧНОГО ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА	Конфигурация выхода	Полумост (4)
Выходной ток	500 мА	Логическая функция	И
Выходной ток на канал	1,5 А	Максимальный ток питания (Isup)	3мА
Напряжение – нагрузка	2,7 В~10,8 В	Среднеквадратичный ток (Irms)	1,5 А
Высота	1,2 мм	Длина	5 мм
Ширина	4,4 мм	Толщина	1 мм
Статус RoHS	Соответствует ROHS3	Без свинца	Без свинца

DRV8833 CAD-модель

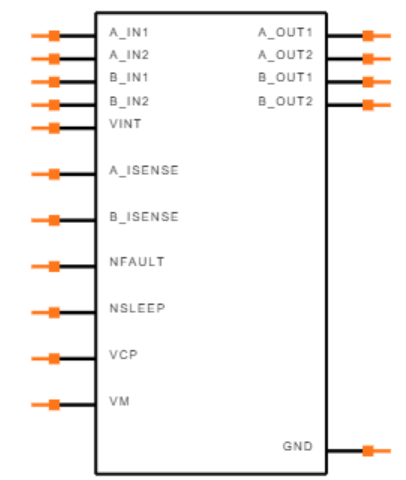

DRV8833 Символ

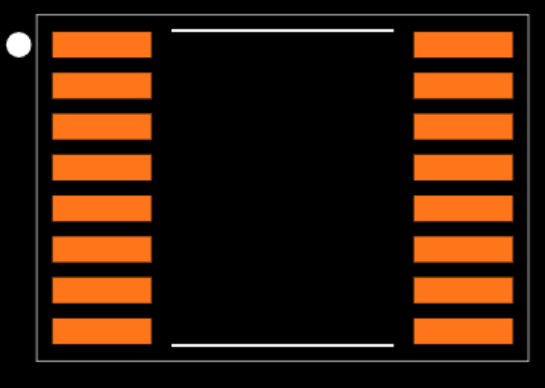

DRV8833 След

Принципиальная схема DRV8833

a335079b-bff4-4e29-a8b7-9e75c68a

Принципиальная схема DRV8833

DRV8833 Эквиваленты

·ТБ6612

Как использовать DRV8833?

DRV8833 представляет собой двухканальный драйвер двигателя с Н-мостом , способный управлять двумя двигателями постоянного тока или одним шаговым двигателем . Он включает в себя внутреннюю защиту от перегрузки по току и может выдавать пиковый ток до 2 А. Принципиальная схема контроллера двойного двигателя постоянного тока DRV8833 показана ниже.

7c6991ab-a9f2-4abe-8cab-d5733f16

Выводы AIN1/2 и BIN1/2 используются для регулирования двигателей. Управлять можно только направлением двигателя, но не его скоростью. Функции, предоставляемые каждым состоянием контакта, перечислены в таблице ниже.

	АИН1/БИН1	АИН2/БИН2
Вперед	ВЫСОКИЙ	НИЗКИЙ
Обеспечить регресс	НИЗКИЙ	ВЫСОКИЙ
Тормоз/Стоп	НИЗКИЙ	НИЗКИЙ
Тормоз/Стоп	ВЫСОКИЙ	ВЫСОКИЙ

Приложения DRV8833

Игрушки на батарейках

POS-принтеры

Камеры наблюдения

Игровые автоматы

Робототехника

Часто задаваемые вопросы

Что такое H-мостовая схема?

Н-мост представляет собой электрическую цепь в форме буквы H. Н-мост используется для управления нагрузкой в обоих направлениях, например, коллекторным двигателем постоянного тока. Он также регулирует подачу тока на нагрузку.

Что такое драйвер двигателя с двойным H-мостом?

Драйвер двигателя с двойным H-мостом DRV8833 представляет собой коммутационную плату контроллера двигателя, которая обычно используется для управления скоростью и направлением вращения двигателей. Его также можно использовать для управления яркостью определенных проектов освещения, таких как мощные светодиодные матрицы.

Что такое DRV8833?

DRV8833 представляет собой двухканальный драйвер двигателя с Н-мостом и двумя двигателями постоянного тока или одним шаговым двигателем.
